Accoudoir : désosser la partie molette
Crédits et remerciements à : actroshand
Tuto source : http://www.t4zone.info/forum/viewtopic.php?p=904136#p904136
Salut la zone,alors suite a plusieurs interrogation sur la façon de désosser un accoudoir et plus précisément ,comment démonter la partie avant noir avec la molette,voici un petit tuto pour ne rien casser.
Cliquer sur les images pour agrandir

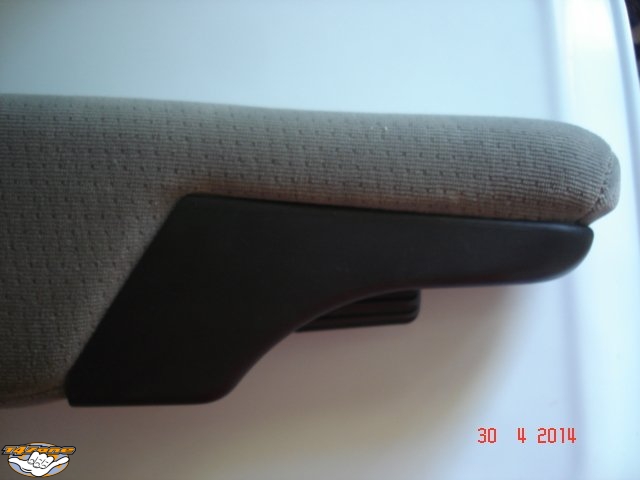

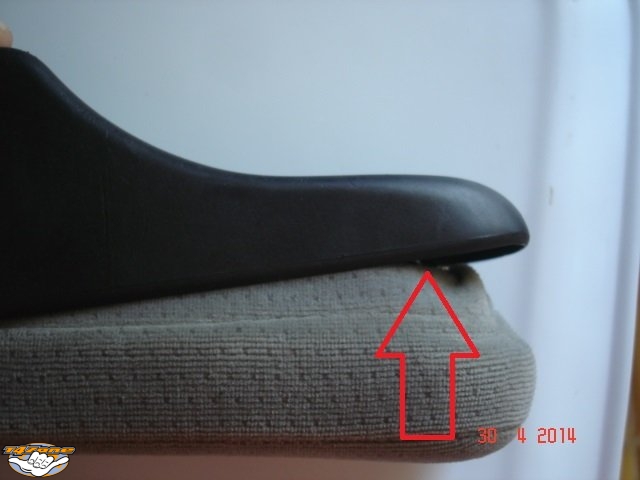

1 point,il faut visser la molette a fond (qu'elle soit le plus rentrée possible)

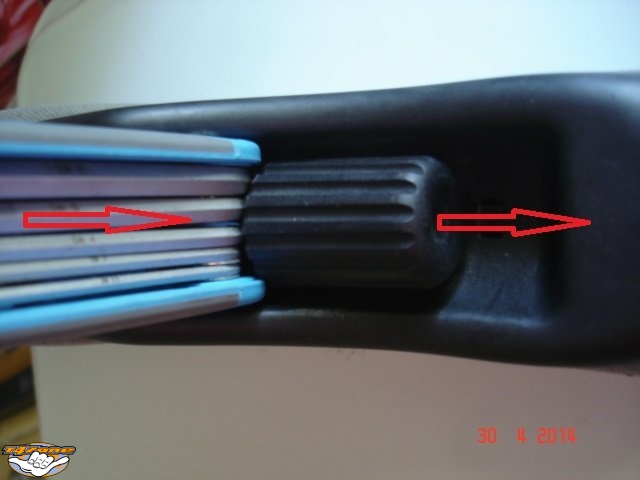

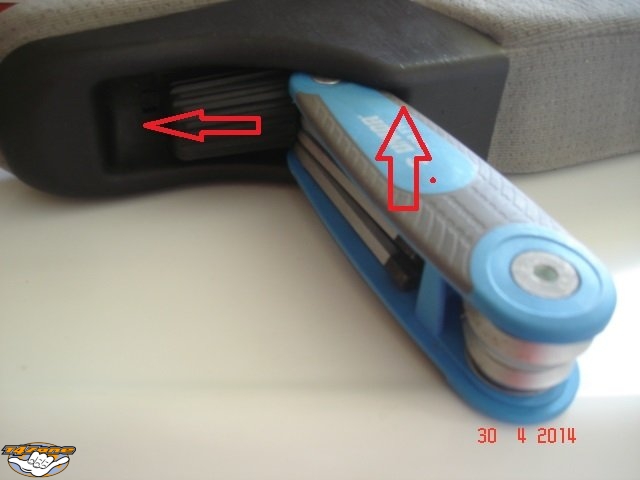

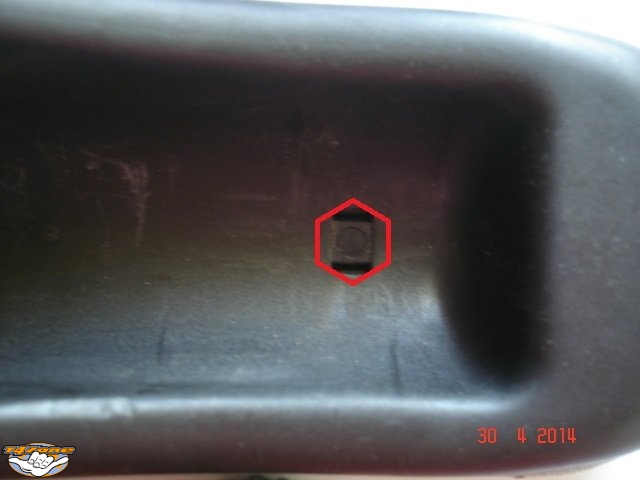

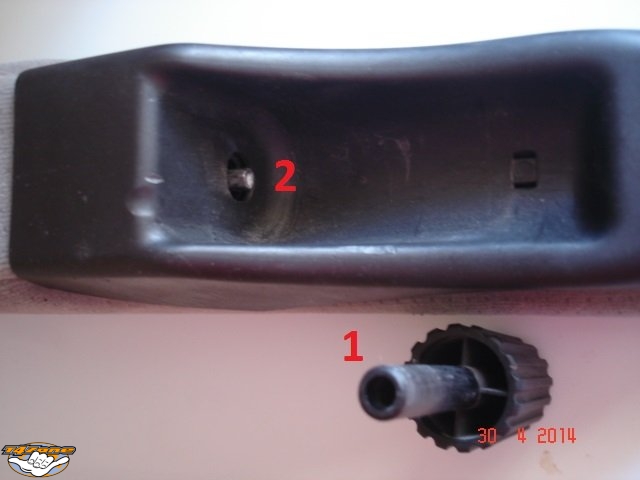

2 point,faire levier entre le fond du cache noir et la molette,cette dernière 1 n'est pas vissée mais simplement montée en force sur la tige de profil hexagonal 2 de réglage a l'intérieur de l'accoudoir,alors on ne faiblit pas cela va sortir tout seul :wink:
Evitez le tourne vis qui va abimer le cache noir,essayer de trouver quelque chose pour faire levier uniformenent de chaque coté de la molette.

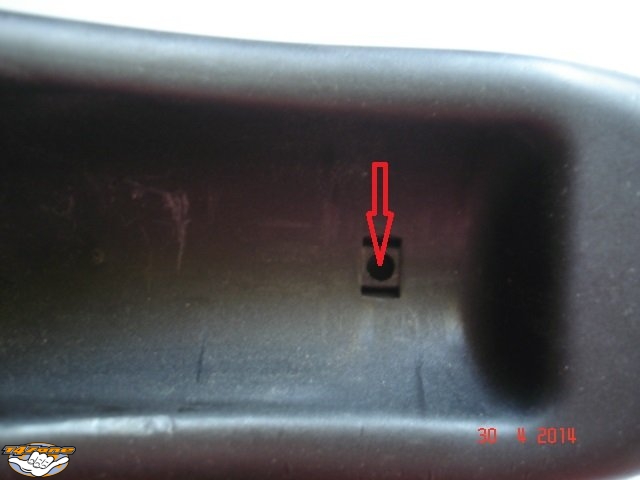

3 point,Chasser la petite pièce de profil rond au fond du cache noir ATTENTION A NE PAS LA PERDRE vous la recupérerez une fois le cache enlevé,elle est tout petite,soyez prudent.Cette petite pièce sert en fait d'écarteur a 2 pattes a "ergot" situées sous le cache qui ont pour fonction de verrouiller le cache a l'accoudoir.Il suffit juste d'appuyer dessus avec la point d'un tournevis,chasse goupille,aiguille a tricoter ou tout autre objet du bon diamètre que vous aurez sous la main

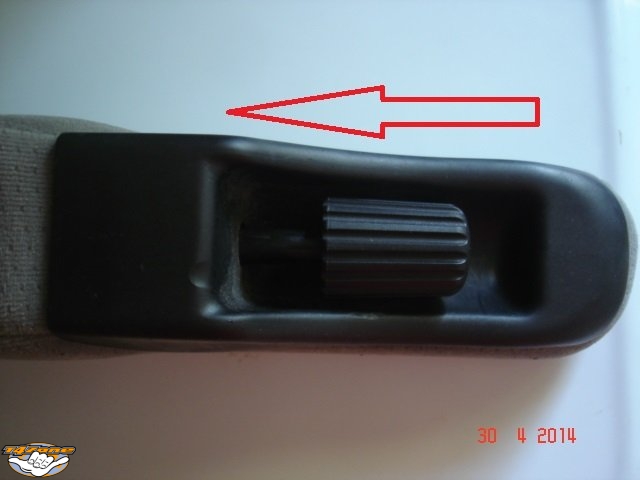

4 point,tirer sur le cache dans le sens de la flèche,c'est du gâteau
Voici l'emplacement de la petite pièce noir et les 2 pattes a "ergot" au dos du cache noir

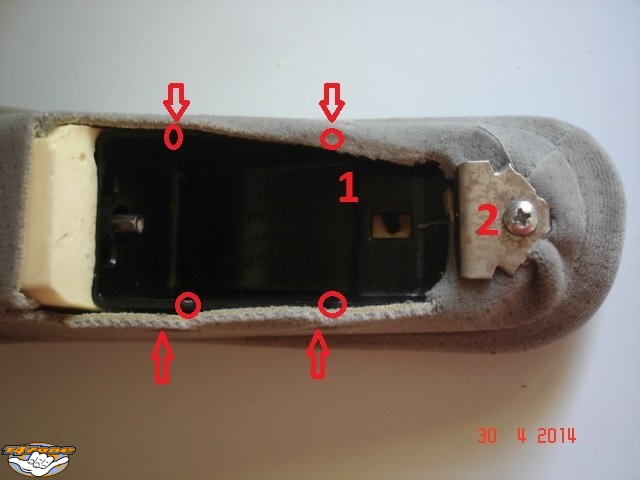

Sous ce fameux cache vous trouverez,le logement 1 des 2 pattes a "ergot" qui verrouille le cache sur l'accoudoir,une agrafe 2 vissée qui retient les tissus lui meme agrafé sur la structure de l'accoudoir et 4 ergots (2 de chaque coté) pour tenir le tissus avec 4 petites fentes, une fois replié dessus pour le tendre.

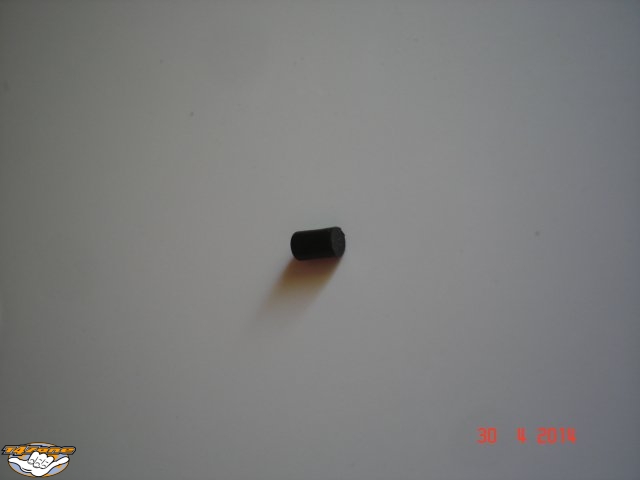

C'est là que vous retrouverez votre petite pièce en plastique,soit plantée dans la mousse au milieu du trou rectangulaire (dans le meilleur des cas) soit elle est partie en dessous entre la structure noire et la mousse,il vous faudra alors écarter le tissus sur un coté pour aller la retrouver mais rien d'extraordinaire,la pièce est petite alors mef (6mm de long sur 4mm de diamètre)
