Alternateur, changement régulateur balais intégrés
Crédits et remerciements à : yougito
Tuto source : https://www.t4zone.info/forum/viewtopic.php?f=63&t=74931
Bonjour,
Voilà, je souhaiterais partager des problèmes que j'ai rencontré il y a 2 semaines.
=== DESCRIPTIF DU PROBLEME===
Après un test de voltage sur ma batterie (moteur en marche), j'ai vu que mon alternateur ne rechargeait plus ma batterie. Le voltage était le même moteur éteint ou moteur allumé. Mon voyant batterie était allumé. Après renseignement, dans 95% des cas c'est le régulateur ou les charbons de l'alternateur qui sont en cause.
Je vous propose un tuto afin de le changer pour la modique somme de 30E avec les frais de port
=== MATERIEL NECESSAIRE===
- Tournevis cruciforme
- Clé avec douille de 13 et de 15
- Régulateur BOSCH pour alternateur (Ref BOSCH : F00M144136)

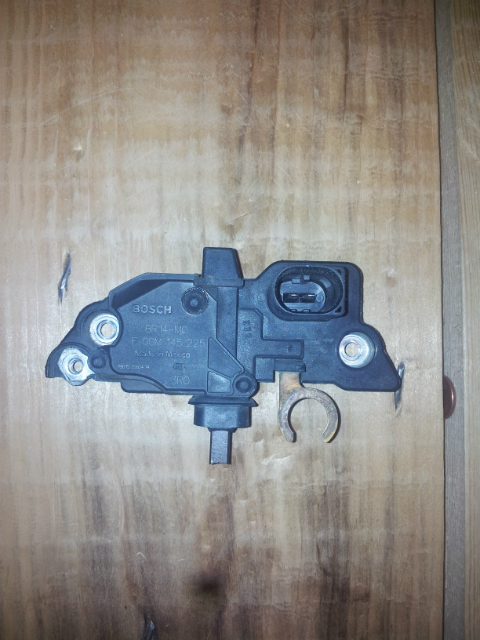

Pour information, le régulateur défectueux et présent sur mon T4 à pour référence BOSCH : F00M145225 :
On peut voir que les charbons sont bons (ils ne sont pas usés et au touché on sent bien la pression des ressorts)
ATTENTION, apparemment cette dernière référence n'existe plus (fabrication terminée), elle est remplacée par la référence F00M144136
Perso, j'ai acheté ma pièce chez un spécialiste des pièces pour alternateur situé .......... en Ukraine, les prix sont très intéressant et l'envoi se fait en 1 semaine, très bon plan !!! [1]

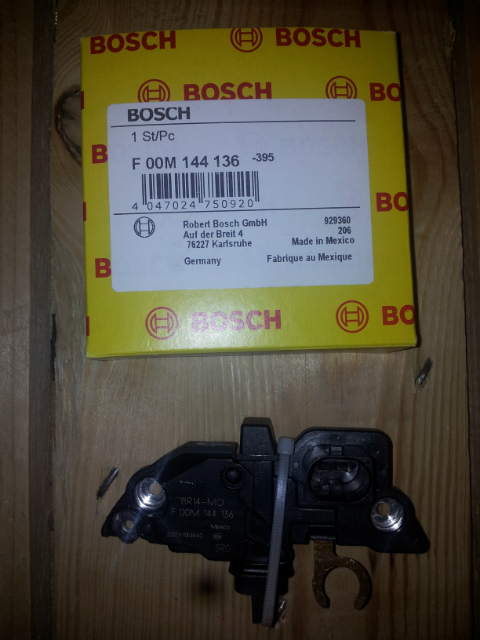

Ref BOSCH : F00M144136 : [2] --> 22E + 7E de FDP
A titre de comparaison cette pièce vaut 38E sur Webdidilauto
=== PROCEDURE DE REPARATION=== Prévoir 30-45 min de réparation
1 - Avant toute manipulation, il est très=== IMPORTANT=== de débrancher la cosse/borne négative "-" (et/ou la cosse/borne positive "+" afin d'éviter de prendre du jus !!)
3 - L'accès du régulateur est facile par le dessous, il faut pour cela enlever la protection métallique du compartiment moteur situé sous le bloc moteur !!

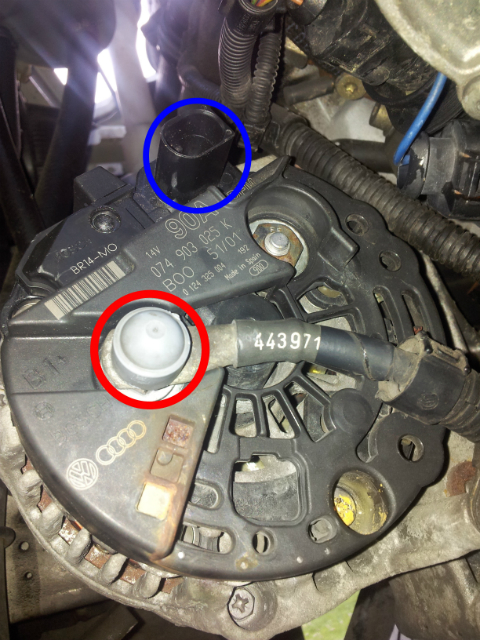

4 - Enlever la capuchon gris (cercle rouge) et déconnecter le connecteur électrique (cercle bleu)

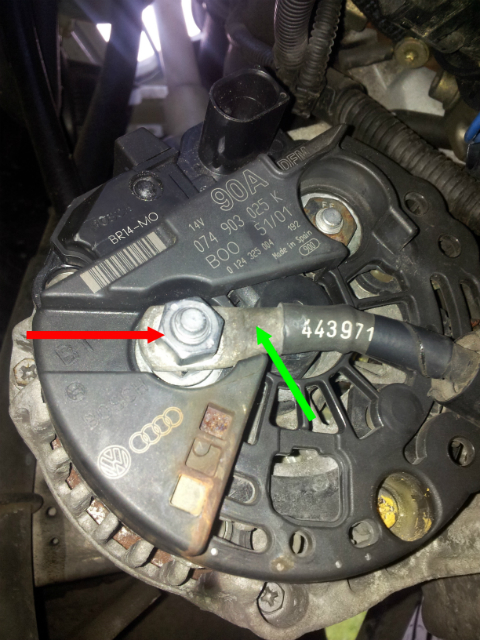

5 - Enlever l'écrou (flèche rouge, douille de 13) et sortir la cosse qui relie l'alternateur à la batterie (flèche verte)
Pour information, afin de bien dégager le câble, défaire son support en amont (douille de "8")

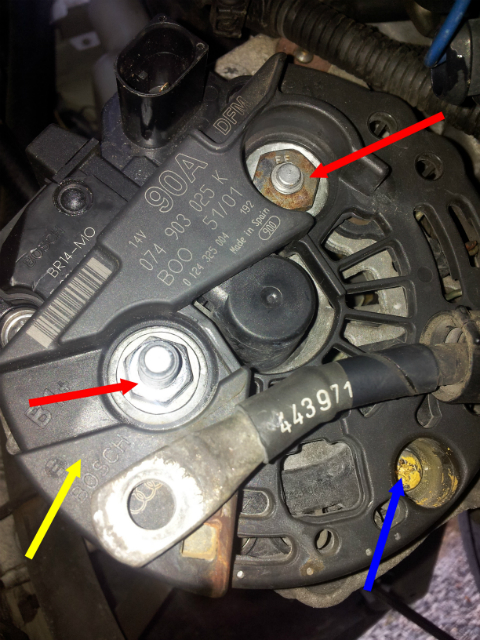

6 - Enlever les 2 écrous (flèche rouge), celui du bas avec une douille de 13 et celui du haut avec une douille de 15.
Ensuite retirer la vis (flèche bleue)
Et pour finir, vous pouvez retirer le capot de protection en plastique noir (flèche jaune)

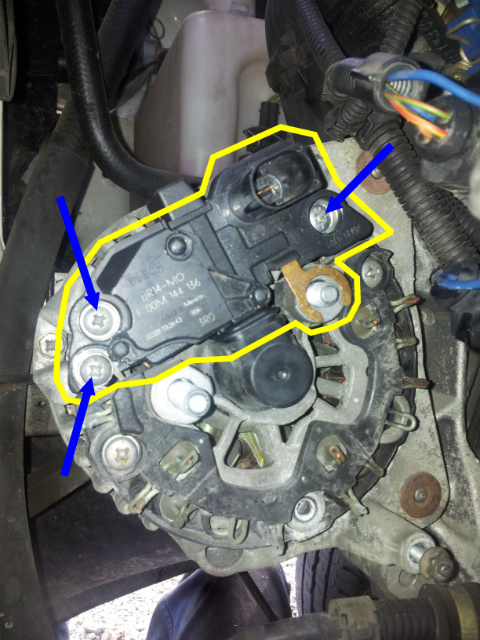

7 - Enlever les 3 vis (flèches bleus)
Vous pouvez maintenant retirer totalement le régulateur (partie jaune).
8 - Installer le nouveau régulateur.
9 - Pour la remonte, procéder à l'inverse de la démonte. (conseil : ne pas serrer la visserie et les écrous comme un mulet !!!)
PS : pour toutes remarques, n'hésitez pas à me le dire, j'éditerai le tuto en conséquence.
