Carrosserie, une restauration complète - PT2


Crédits et remerciements à : mini90

Tuto source : http://www.t4zone.info/forum/viewtopic.php?f=12&t=80832


ce soir j'ai fait la partie la plus pénible :

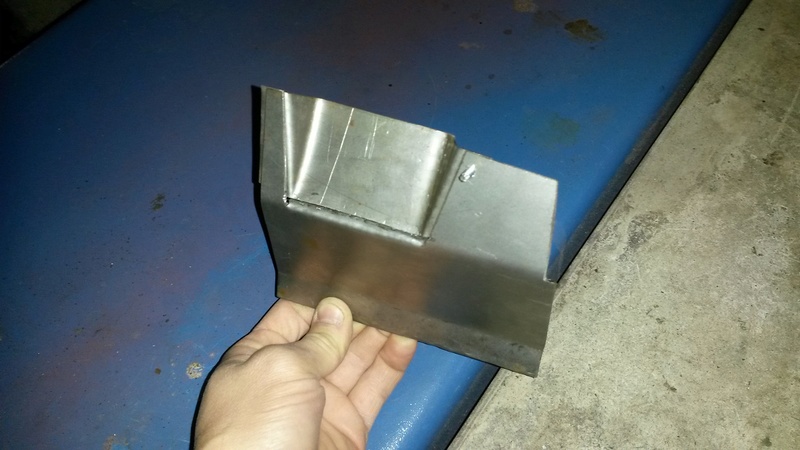

préparation du morceau pour boucher le trou en 2 parties que je soude ensemble

Rip 049.jpg

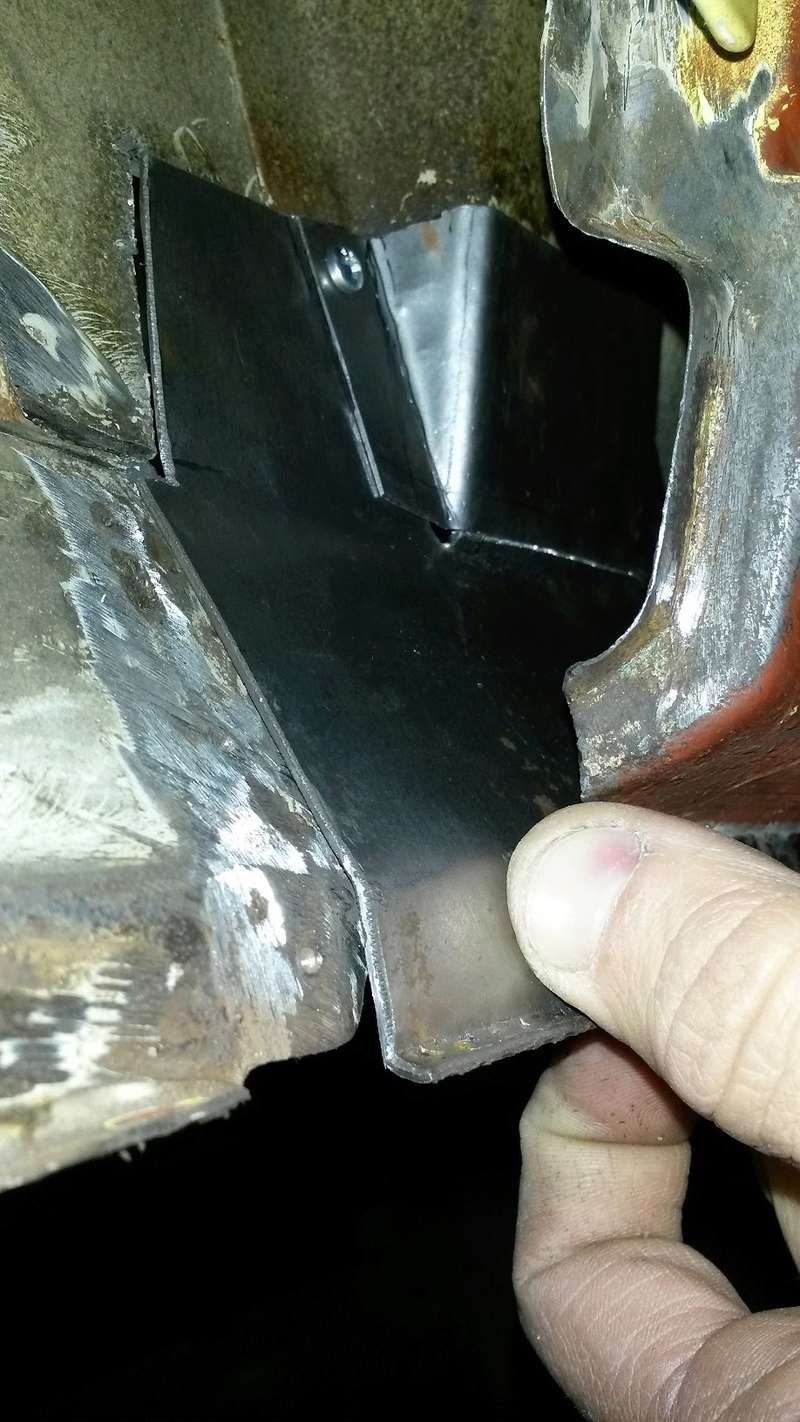

il y a un peu de temps à passer pour arriver à ça :

Rip 050.jpg

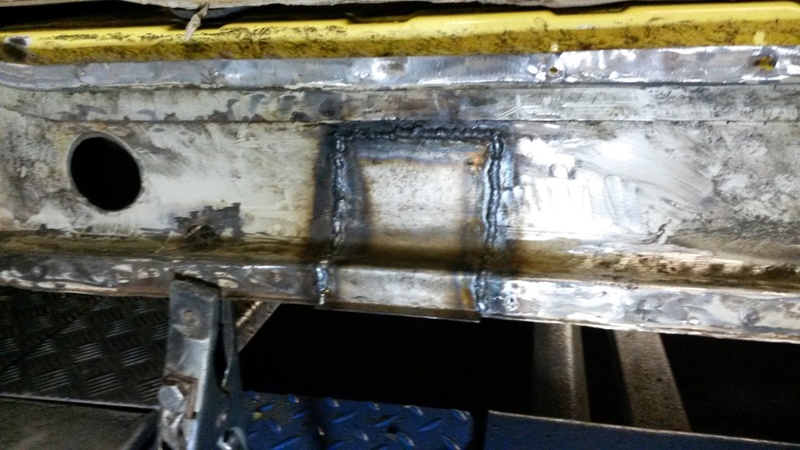

soudure du morceau préparé hier :

Rip 051.jpg

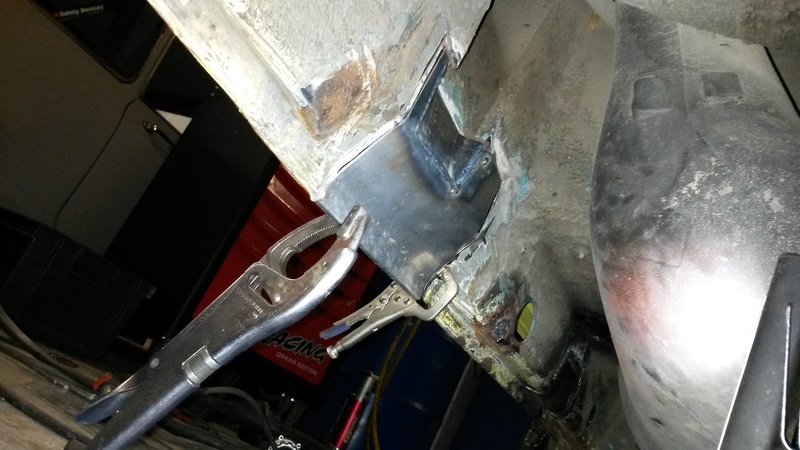

et le plus pénible , couché sous le camion en train de souder à coté du réservoir avec le joint de carrosserie imbibé de gazoil qui prend feu ...


Rip 052.jpg

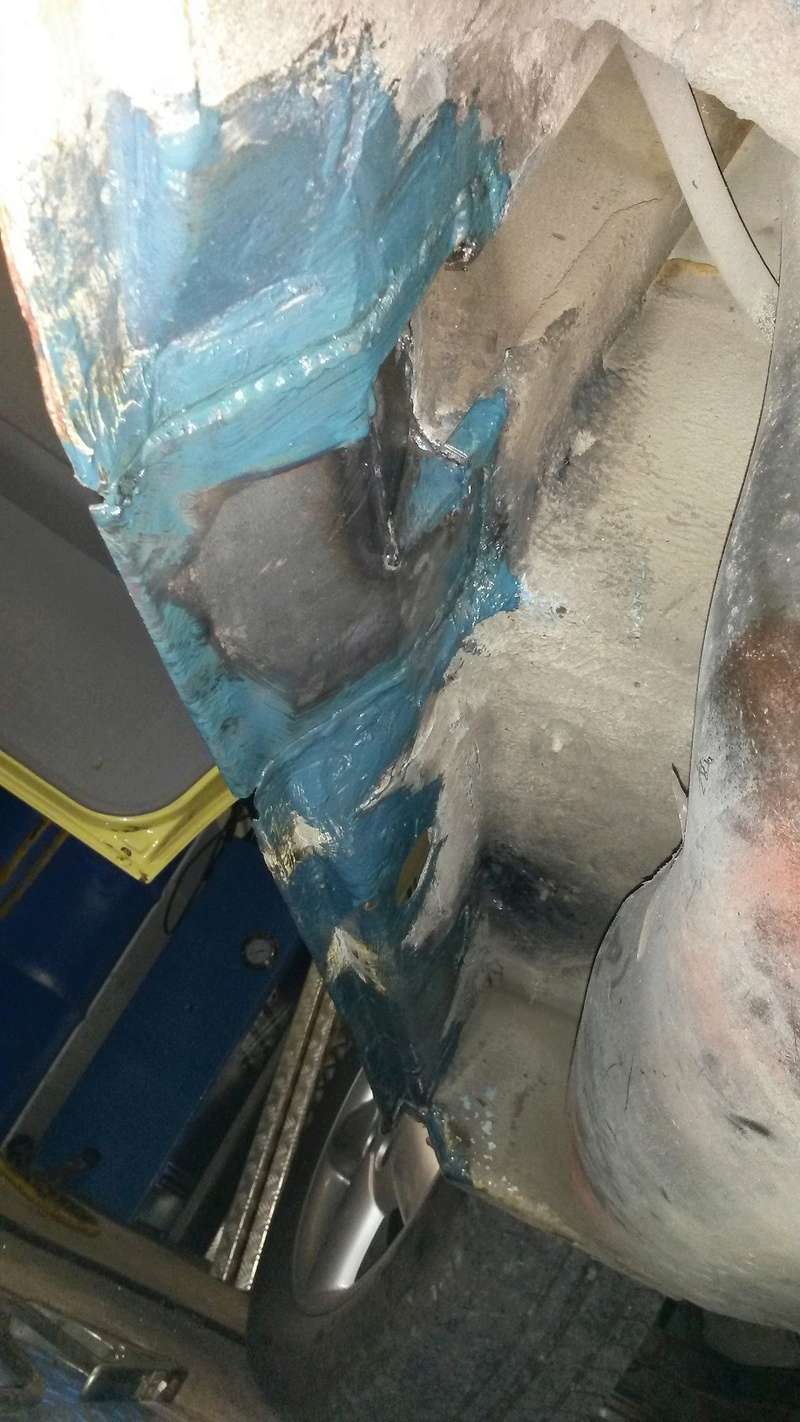

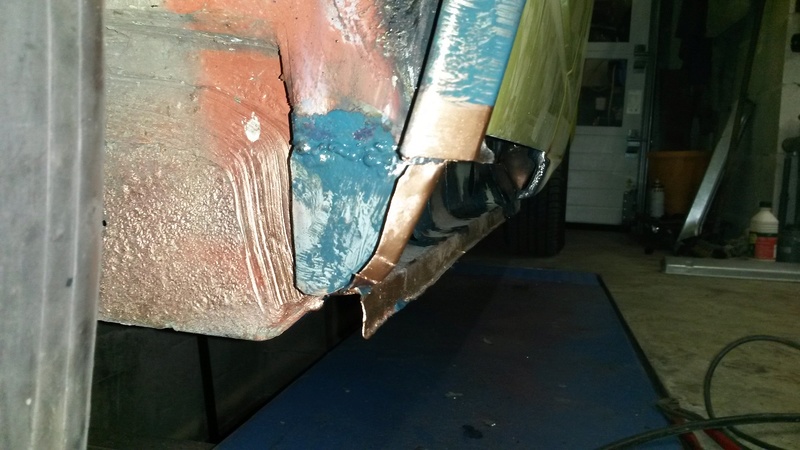

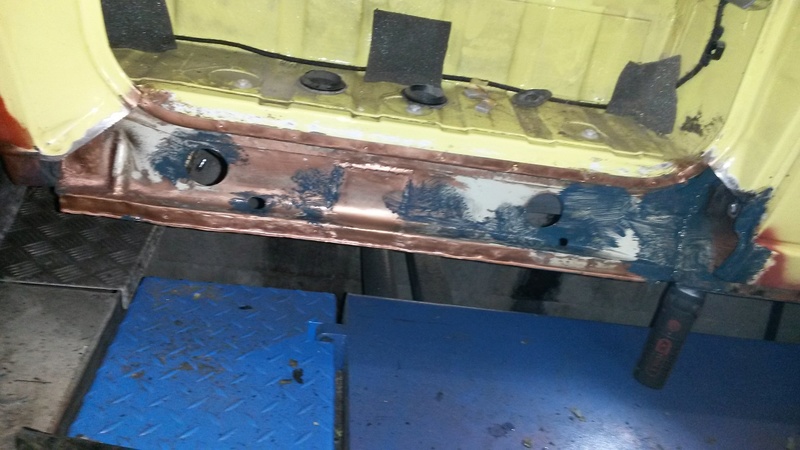

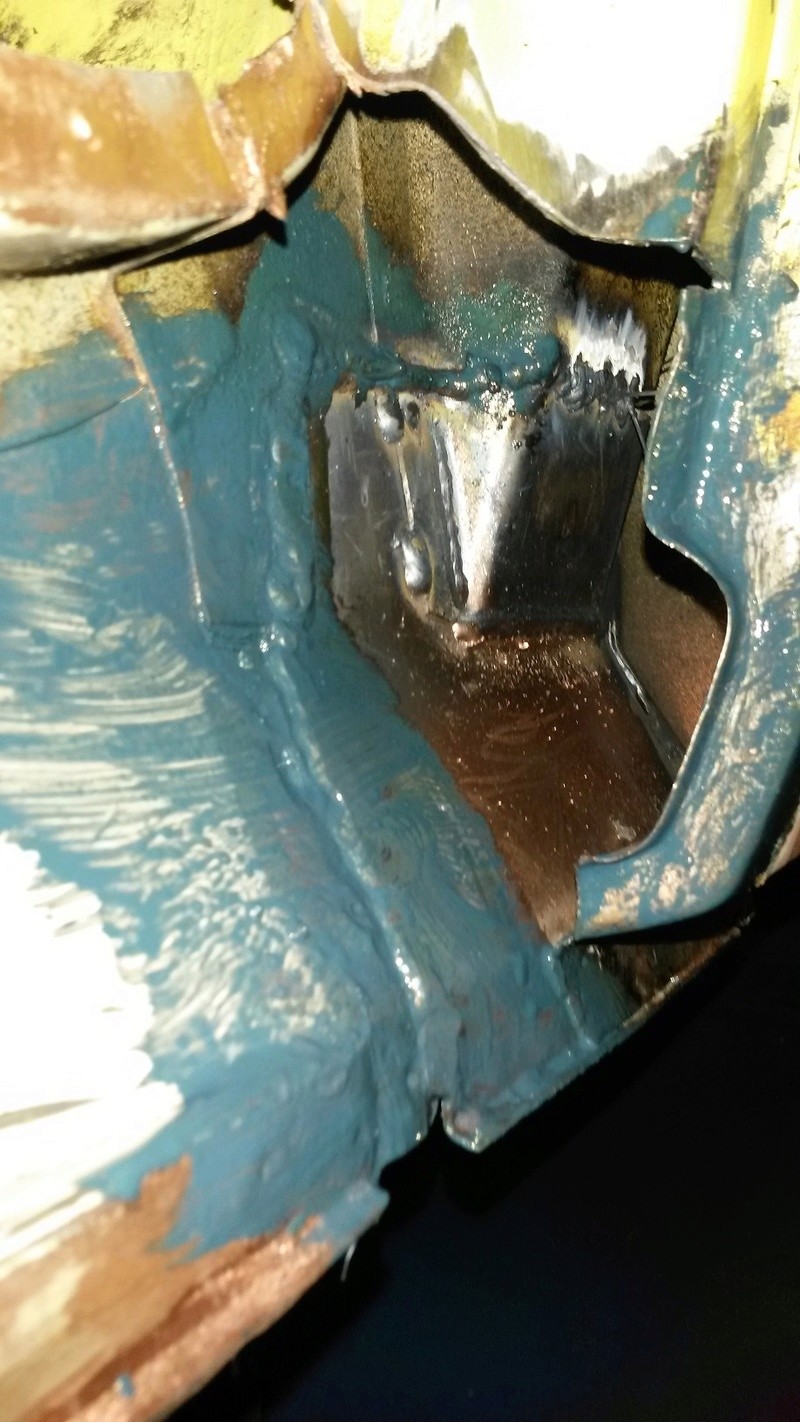

puis traitement au convertisseur de rouille

Rip 053.jpg

Rip 054.jpg

Rip 055.jpg

Rip 056.jpg

Rip 057.jpg


Pour répondre aux divers questions :


j'ai acheté les tôles de réparation chez serial kombi et sur amapièce.com
quoi qu'il en soit ce sont exactement les mêmes quelque soit le fournisseur, j'ai commandé un bas de caisse chez SK et l'autre chez amapièce et j'ai reçu les mêmes pièces issues de 2 fabrcants différents
je pense qu'il n'y a qu'une boite qui refabrique ces pièces , qui les vend à des grossistes qui y apposent leur marque , puis les vendent par le biais des vendeurs de pièces détachées


pour la matiere, les bas de caisse de réparation sont en tôle galva de 1
c'est parfait car c'est une protection supplémentaire contre la corrosion et ça ne gène pas au soudage
certaines pièces sont arrivées en tôle brute peinte en noir (passage de roue )
là il faut bien poncer et repeindre
dans tous les cas avant de fermer les bas de caisse je balance de la cire corps creux sur les pièces , et j'en remettrai une couche quand tout sera fini


les tôles que j'ai formé moi même sont en tôle brute ou galva de 1 et 1.5mm
pas d'inox car ça se soude mal avec l'acier (métal d'apport différent, l'inox se soude avec du fil inox et théoriquement avec un gaz différent)


pour le temps passé, je pense qu'en 30-35 h j'aurai fait le tour , ce qui représente environ 2000 € chez un carrossier, hors pièces neuves, consommables, peinture...je ne serais pas surpris de voir un devis à + de 3500 € pour ce genre de travaux, mais comme vous l'avez dit , peu de carrossiers s'aventureront là dedans , non pas parce qu'ils n'en ont pas les compétences, mais juste parce les clients ne sont pas prêt à payer autant pour ça.


la suite en images:

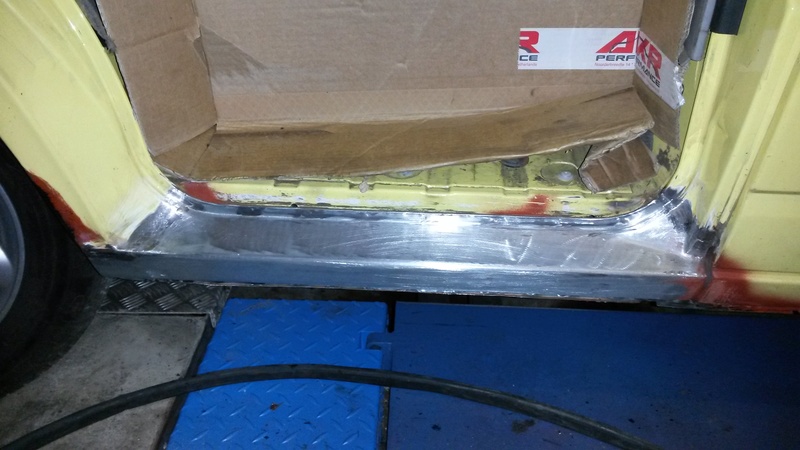

soudure du bas de caisse conducteur :

Rip 058.jpg

Rip 059.jpg

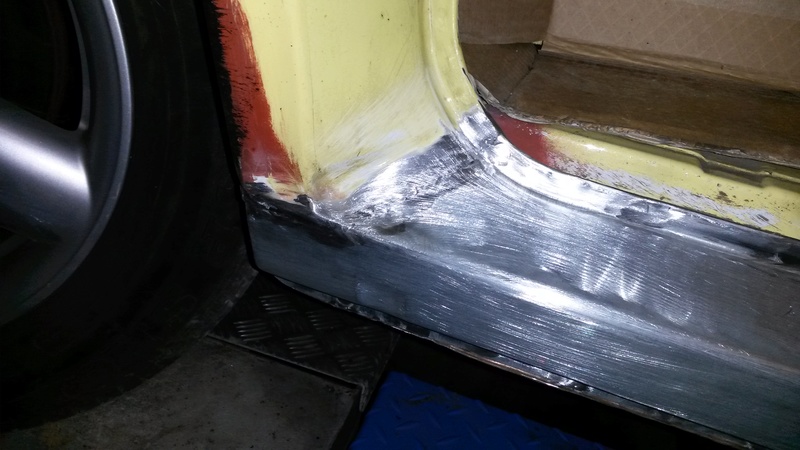

Rip 060.jpg

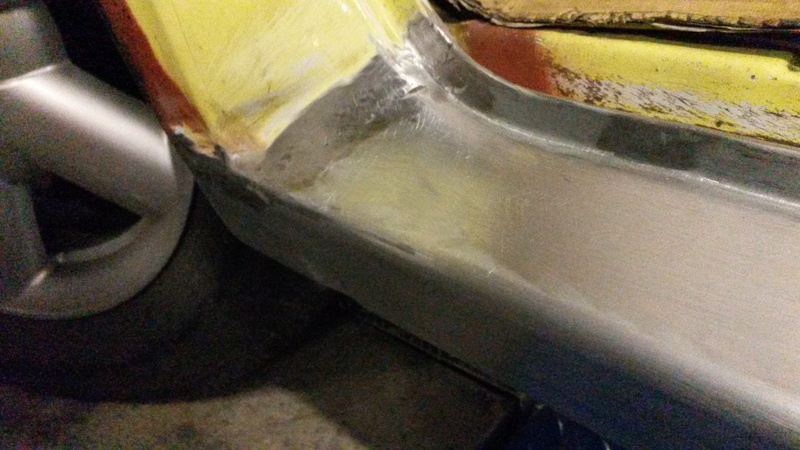

Rip 061.jpg

Rip 062.jpg

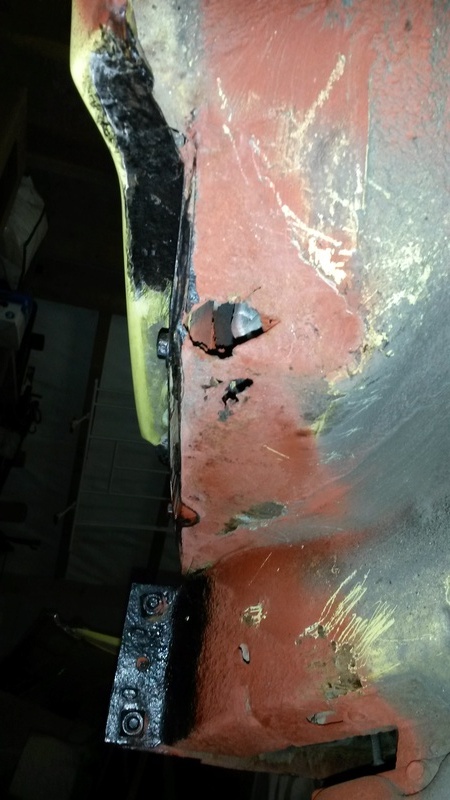

réparation de la tole de fermeture sous l'avant de l'aile av :

Rip 063.jpg

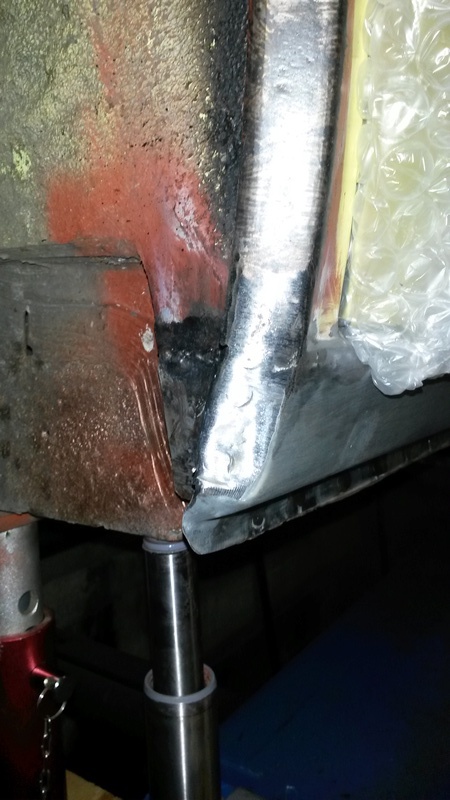

Rip 064.jpg

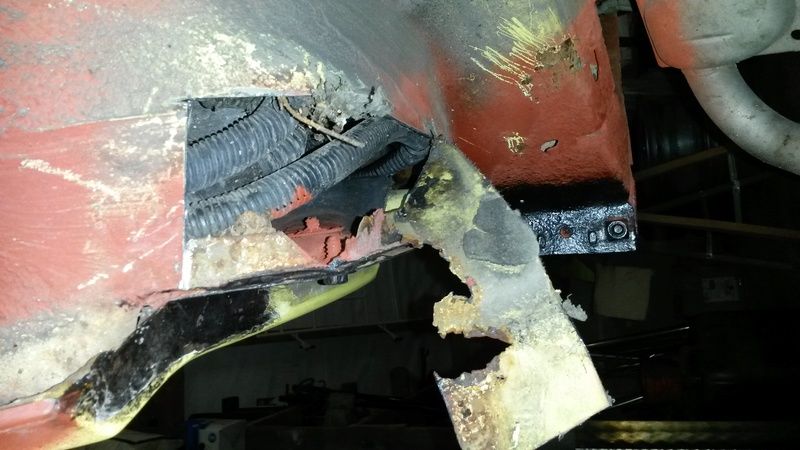

Rip 065.jpg

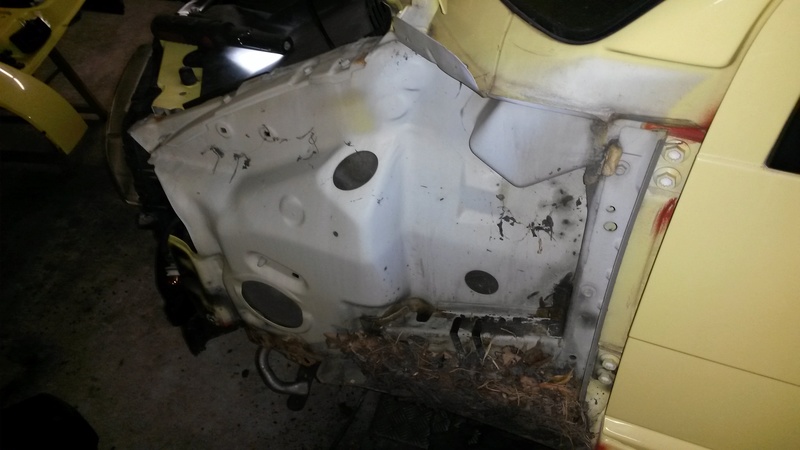

pour y voir plus clair j'ai démonté l'aile avG
Icon eek.gif


Rip 066.jpg

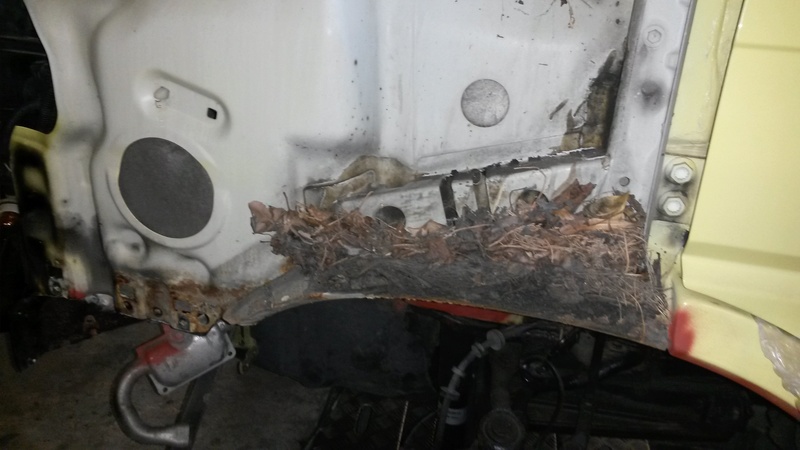

je comprends mieux pourquoi il est rouillé , il a du passer son temps sous un arbre c'est pas possible autrement
Icon smile.gif

Rip 067.jpg

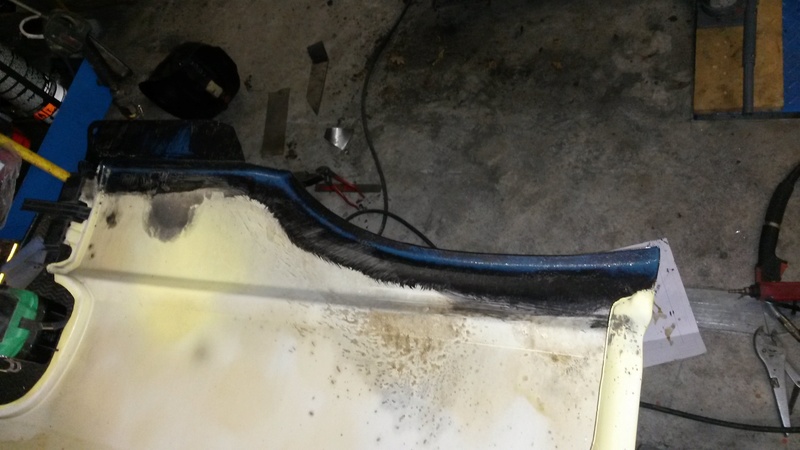

du coup traitement de l'intérieur de l'aile qui en avait bien besoin même si c'est superficiel

Rip 068.jpg

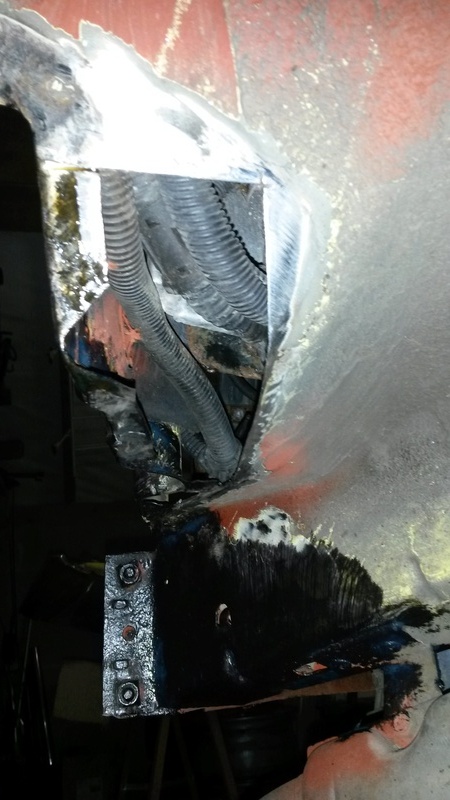

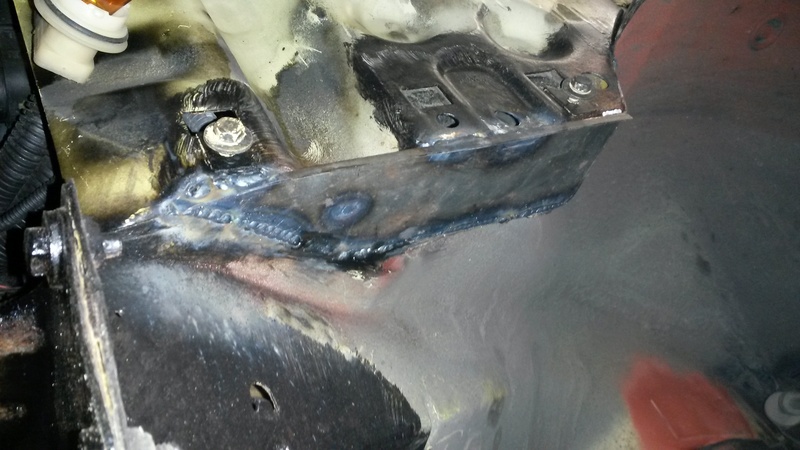

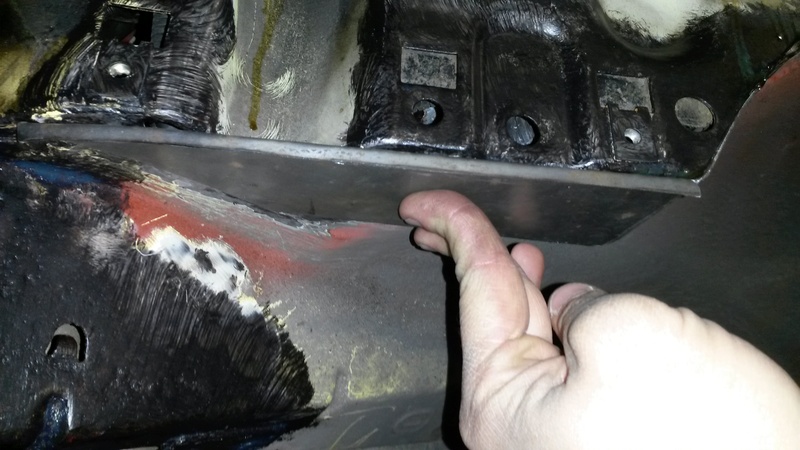

revenons en à nos moutons :


Rip 069.jpg

Rip 070.jpg

Rip 071.jpg

Rip 072.jpg

Rip 073.jpg

Rip 074.jpg

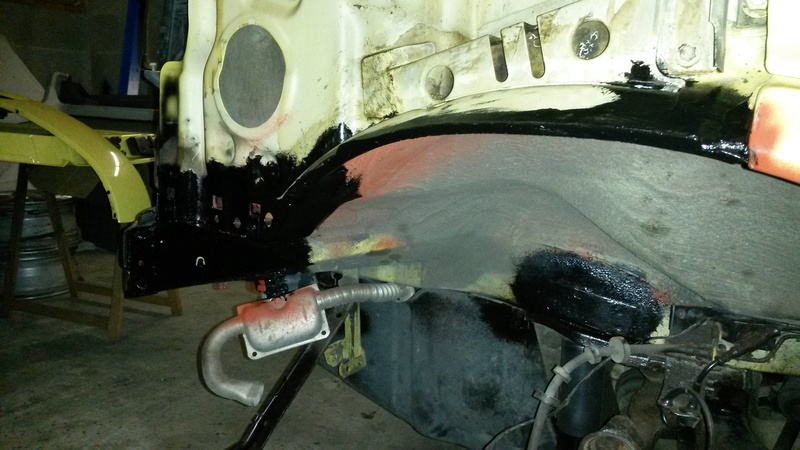

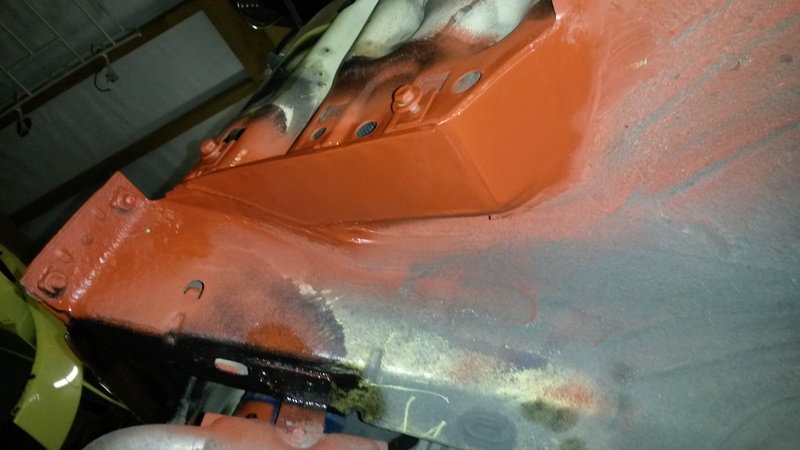

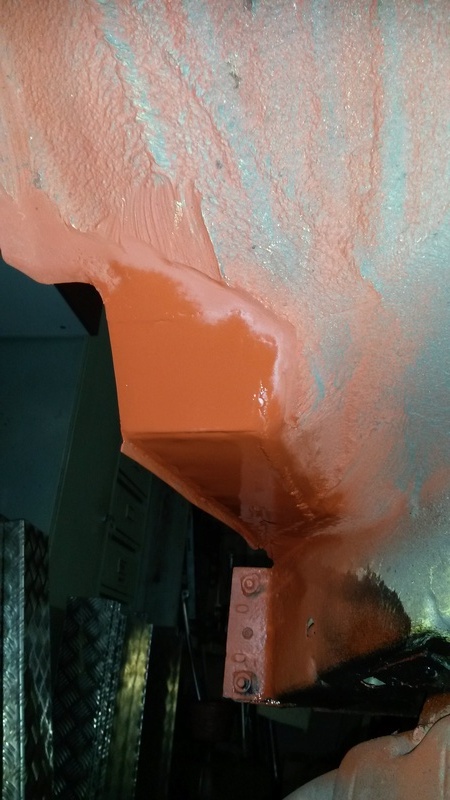

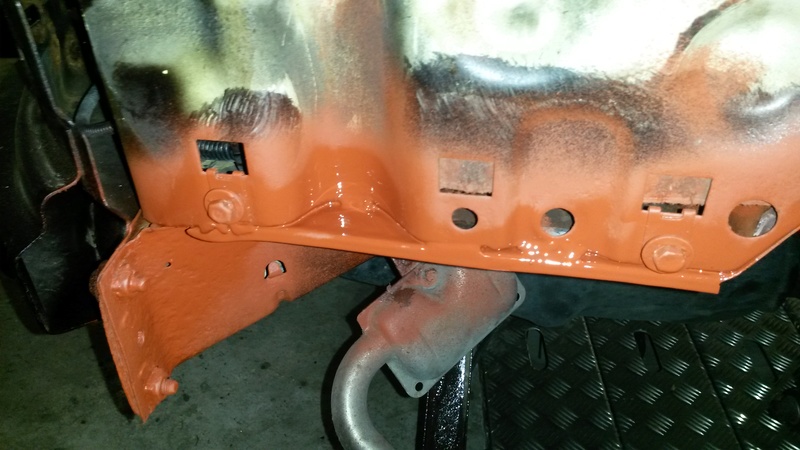

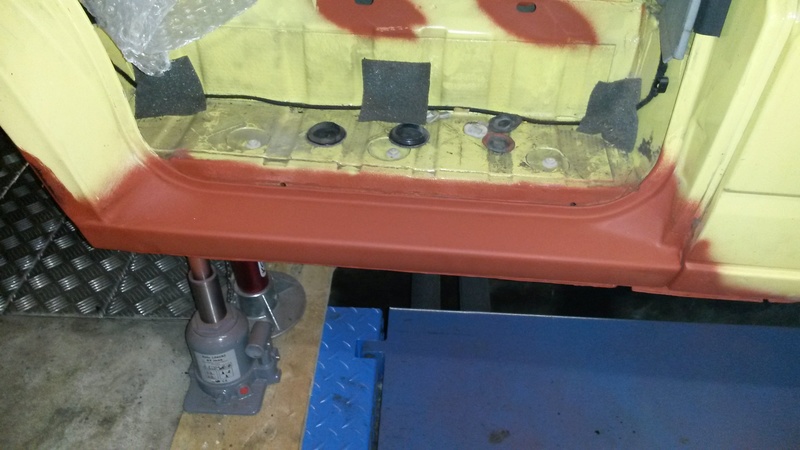

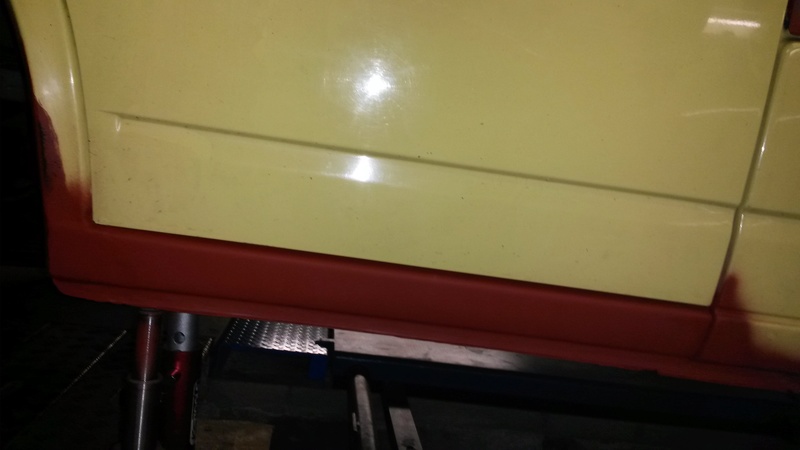

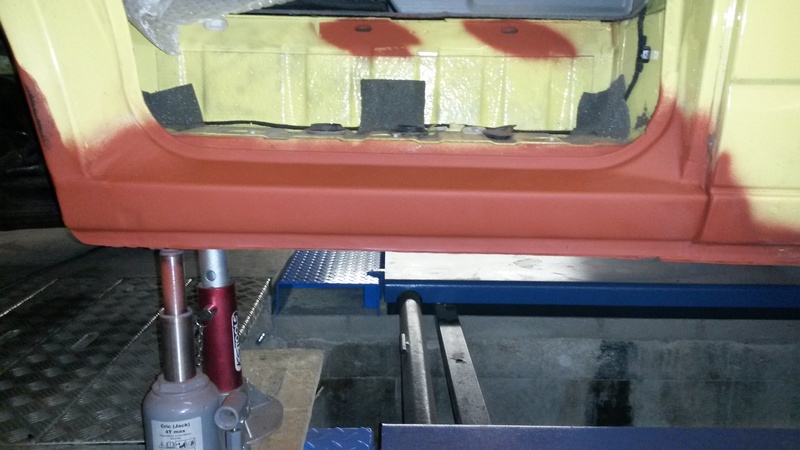

puis mise en apprêt

Rip 075.jpg

Rip 076.jpg

Rip 077.jpg

Rip 078.jpg

Rip 079.jpg

Rip 080.jpg

Rip 081.jpg


et puis j'ai attaqué le gros chantier :
Icon confused.gif


la réparation de la porte coulissante : là très honnêtement ça dépasse un peu mes compétences, car je vais remplacer la tole intérieur ET extérieure

pour ne rien arranger, la tole de réparation extérieure est arrivée tordue ....

donc je vais y aller au feeling et si ça ne va pas je me mettrai en quète d'une porte entière

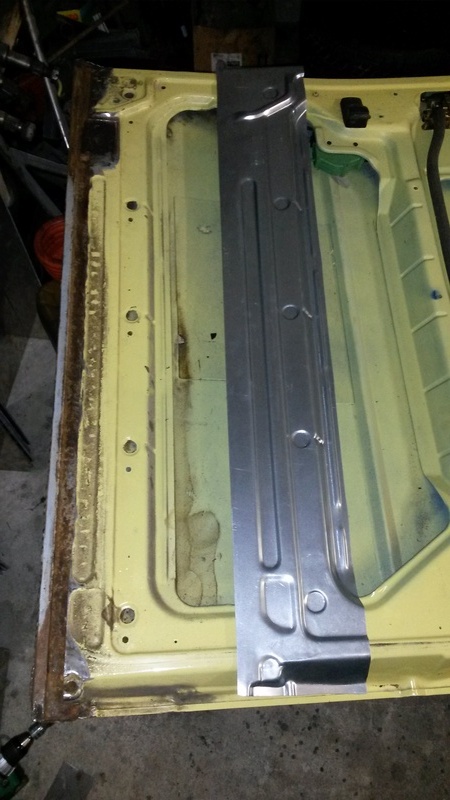

déjà je vais remplacer la tole intérieur afin de garder l'extérieure comme guide :

Rip 082.jpg

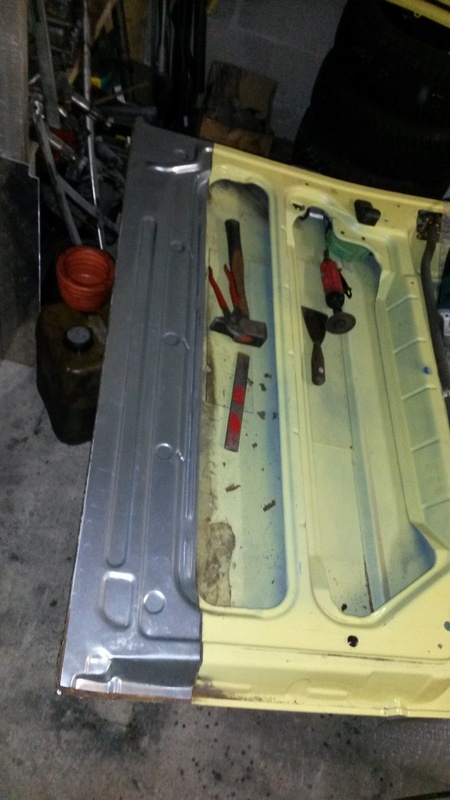

puis découpé ça donne ça :


Rip 083.jpg


la suite ...bientot !


encore quelques photos :

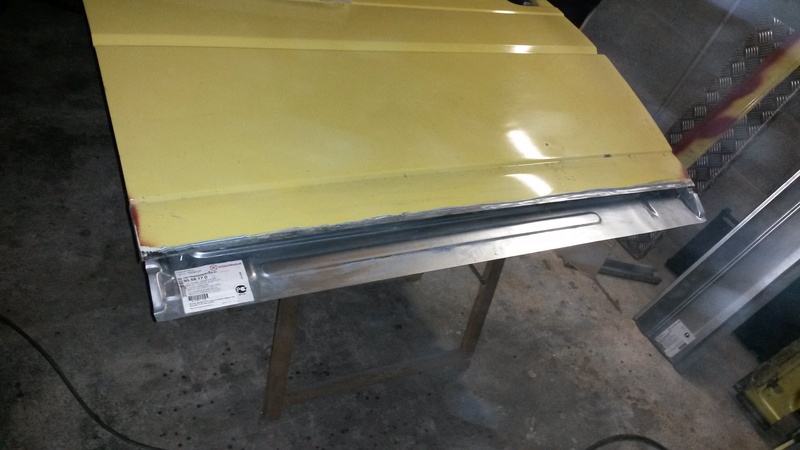

présentation de la tole intérieure

Rip 084.jpg

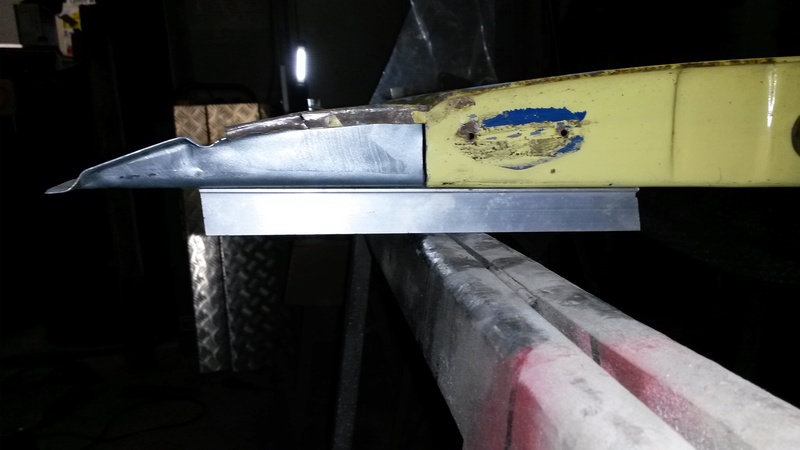

j'ai fixé provisoirement la tole intérieure sur le cadre d'origine pour conserver l'alignement des 2 pièces

j'utilise un profilé quelconque et quelques vis autoforeuses


Rip 085.jpg

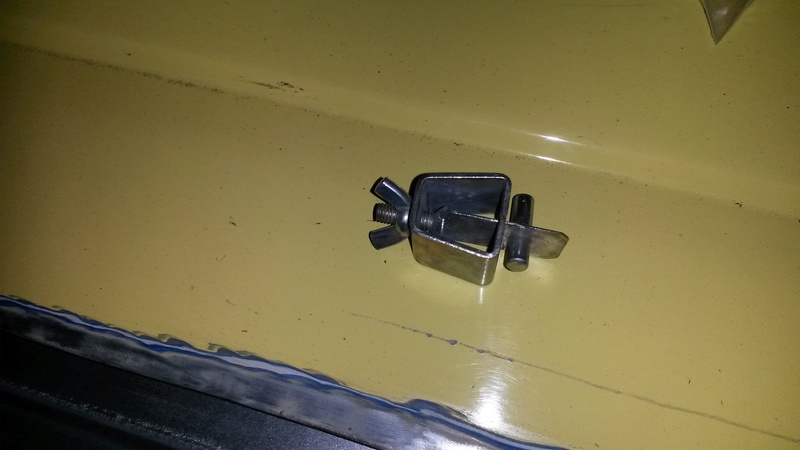

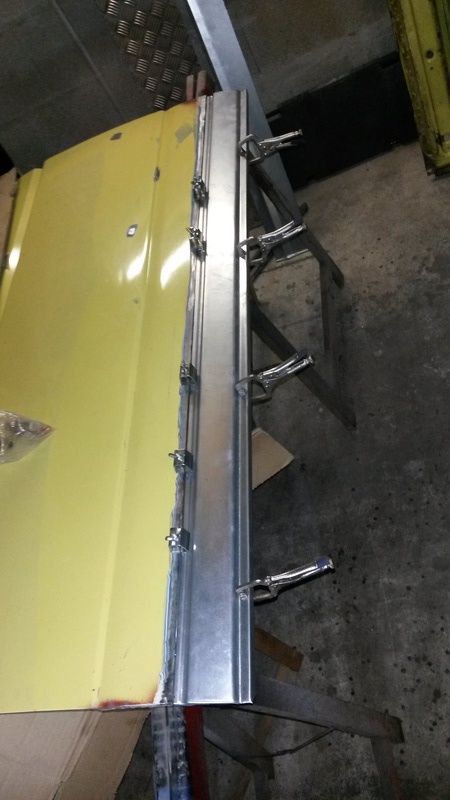

pour maintenir les 2 pieces à souder le mieux possible , j'utilise ce genre de petites pinces :

Rip 086.jpg

Rip 087.jpg

Rip 088.jpg

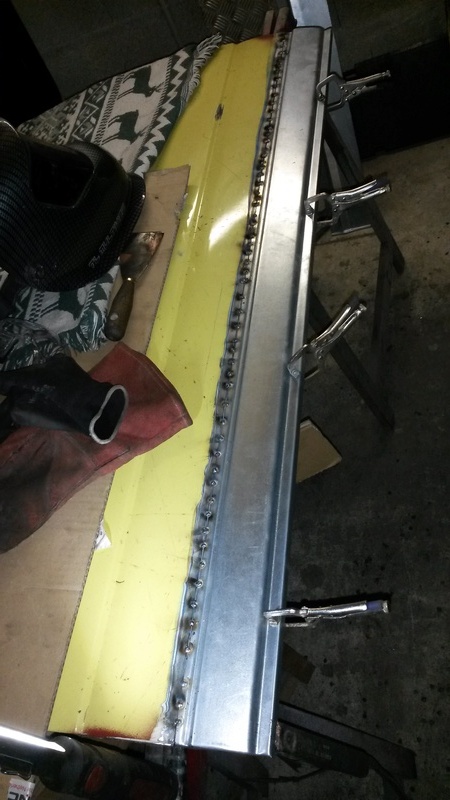

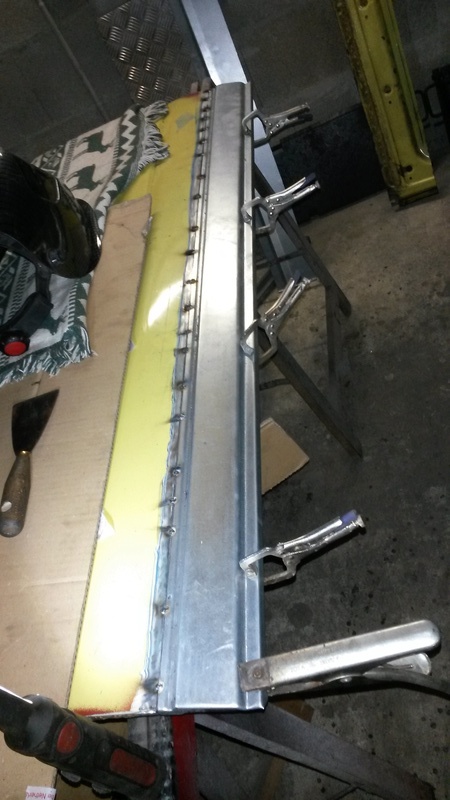

une fois les pinces retirées, il faut déformer la tole avec une petite spatule pour que les 2 bords joignent parfaitement et faire des points de plus en plus serré


Rip 089.jpg

Rip 090.jpg

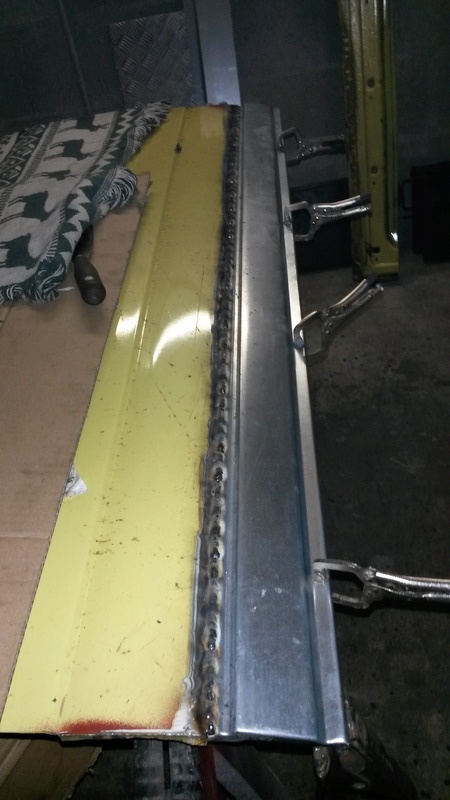

et avec un peu de patience on y arrive finalement

Rip 091.jpg

Rip 092.jpg


suite et fin pour la porte laterale :

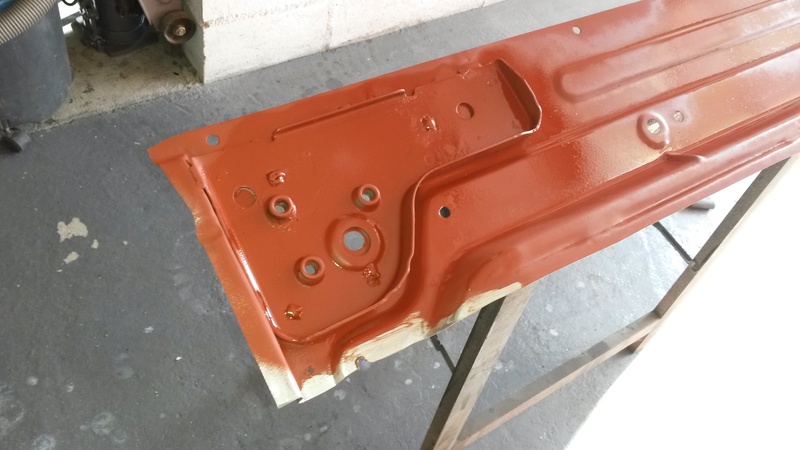

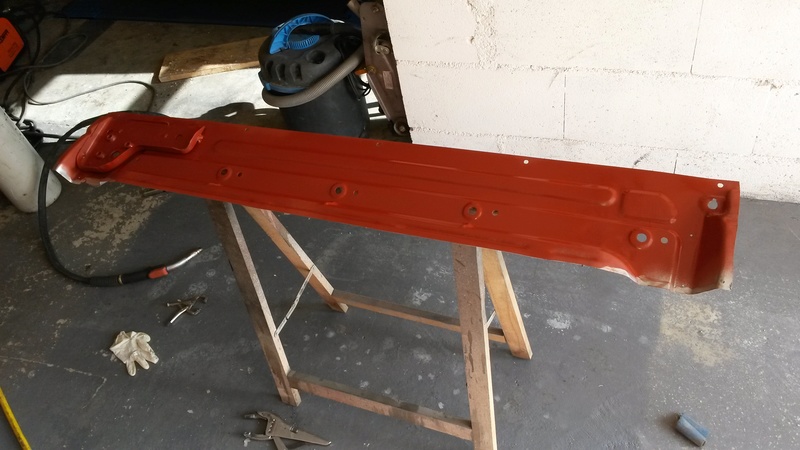

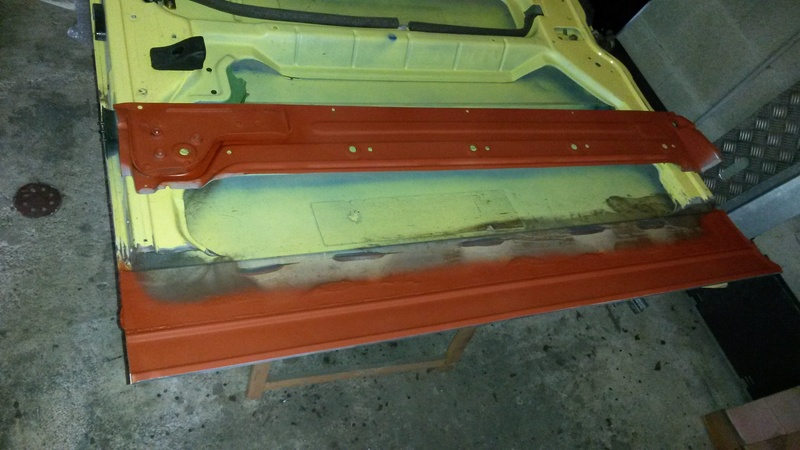

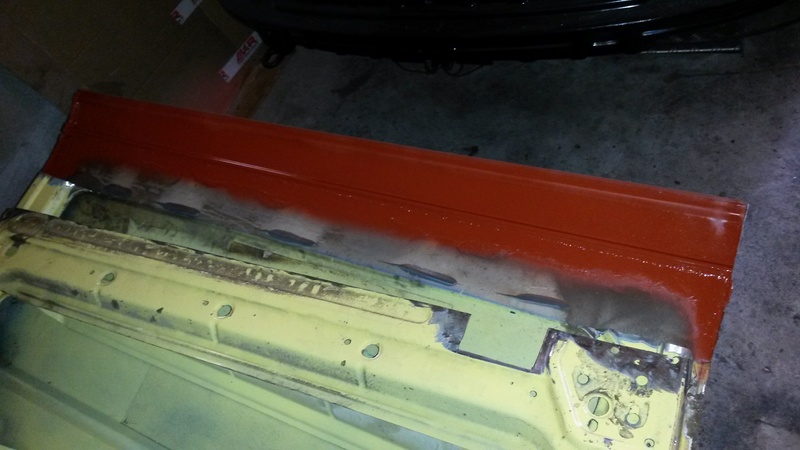

préparation de la tole intérieure après soudure du renfort de glissiere inférieure récupéré sur l'ancienne pièce


Rip 093.jpg


Rip 094.jpg


Rip 095.jpg


Rip 096.jpg

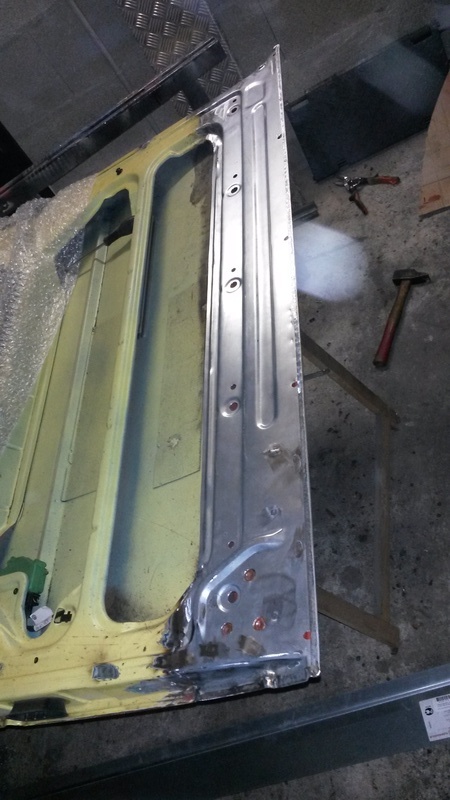

puis soudure :


Rip 097.jpg

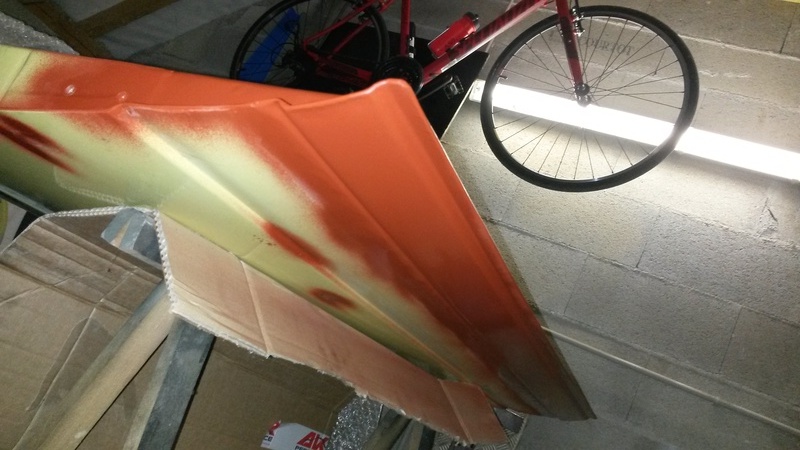

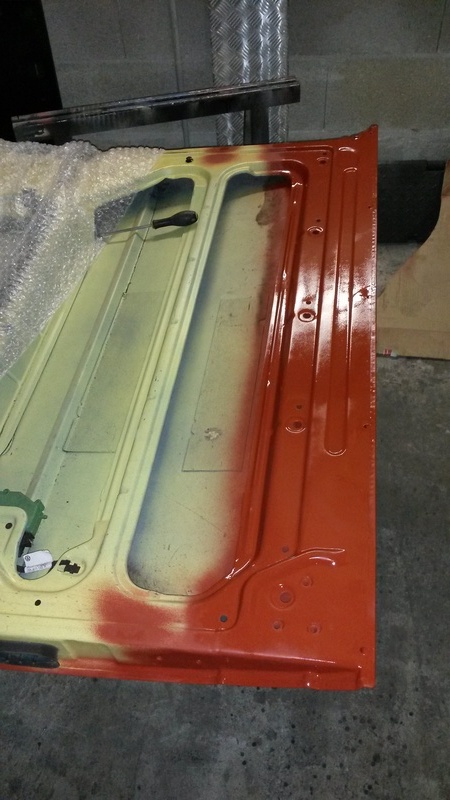

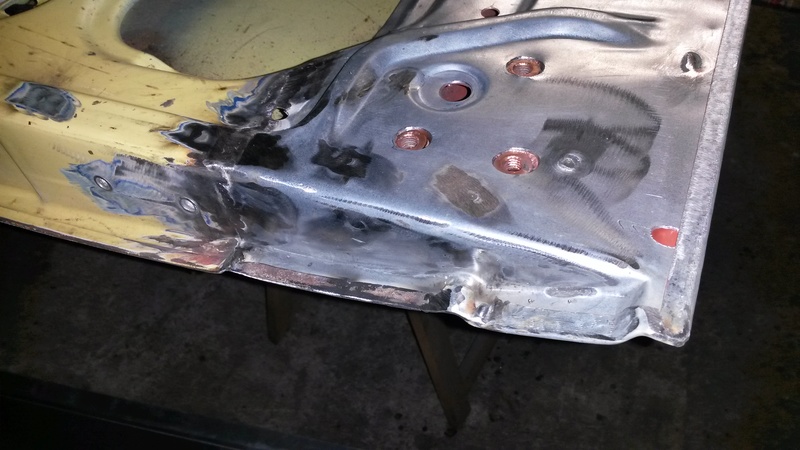

et repliage de la tole extérieure comme à l'origine , au marteau puis à la multiprise pour teminer


Rip 098.jpg


Rip 099.jpg


Rip 100.jpg


Rip 101.jpg

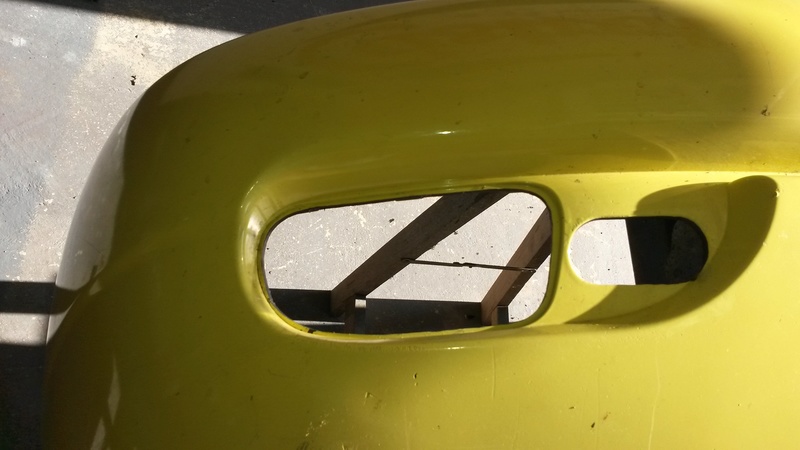

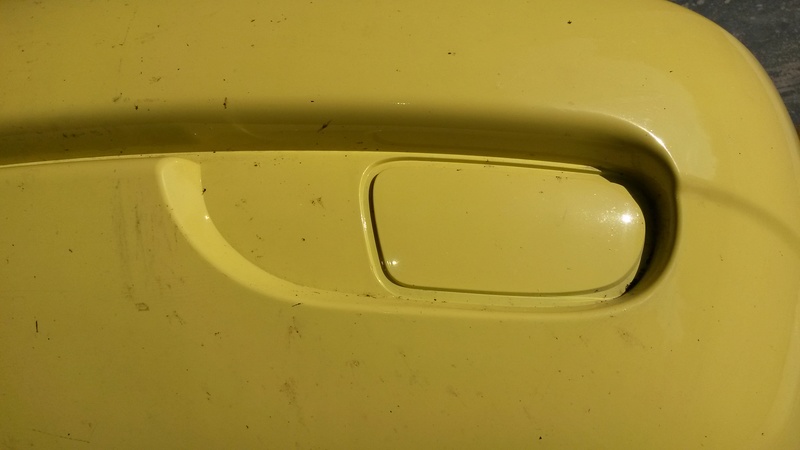

et changement de sujet ; préparation du pare choc av pour monter les antibrouillards :


Rip 102.jpg


Rip 103.jpg


c'était aussi une solution ;-)

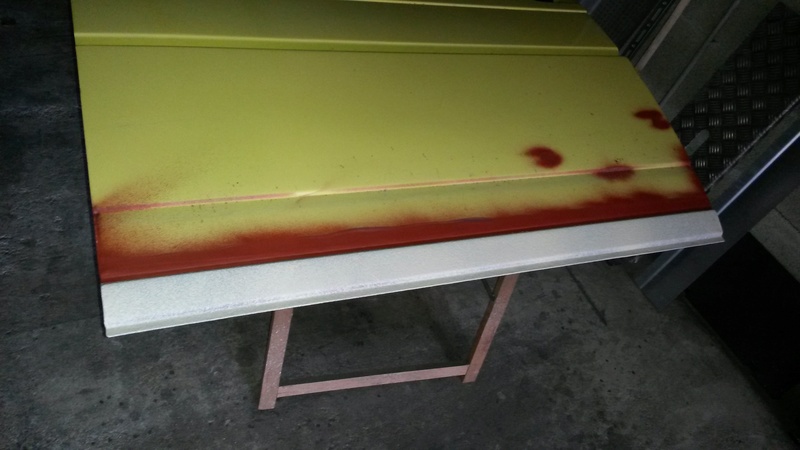

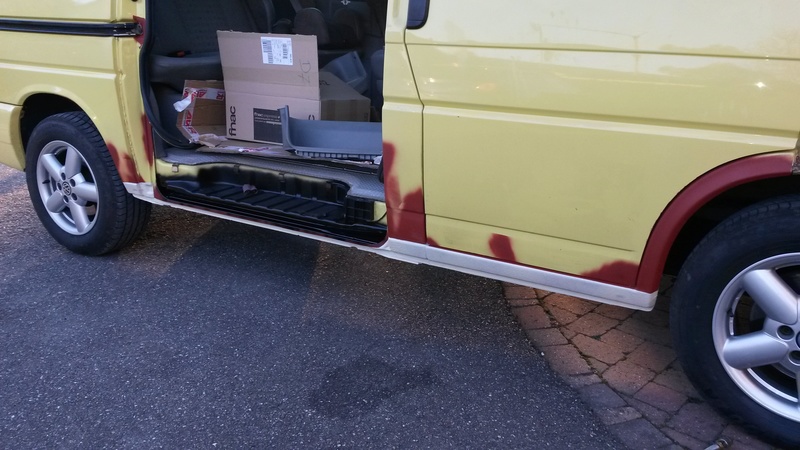

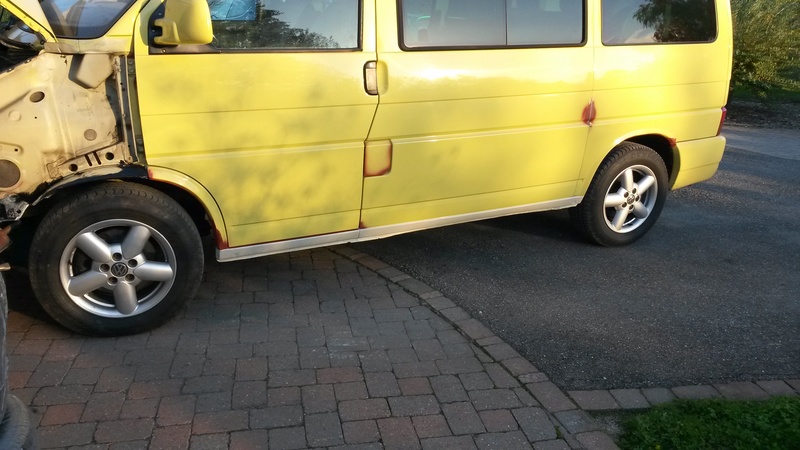

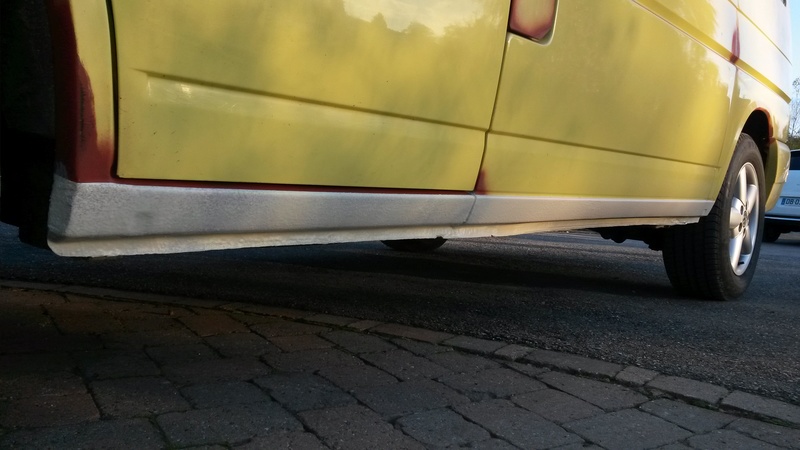

ce weekend , antigravillon :


Rip 104.jpg

Rip 105.jpg

Rip 106.jpg

Rip 107.jpg

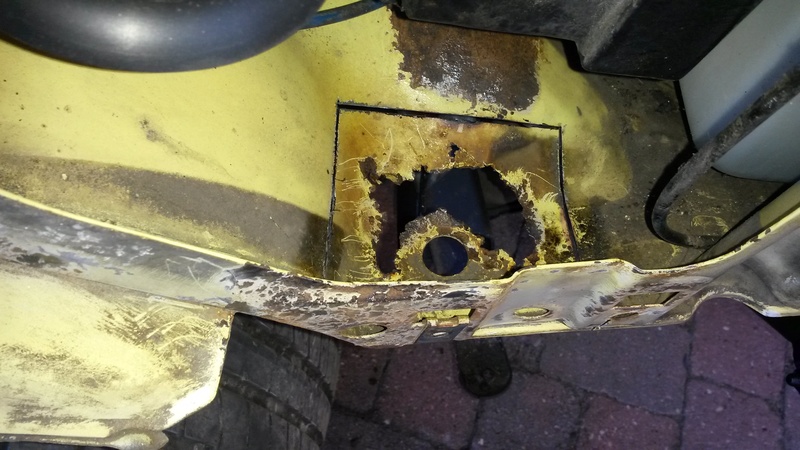

puis démontage de l'aile D et découverte d'un nouveau morceau de misère bien caché sous la couche de protection d'origine...


Rip 108.jpg

Rip 109.jpg

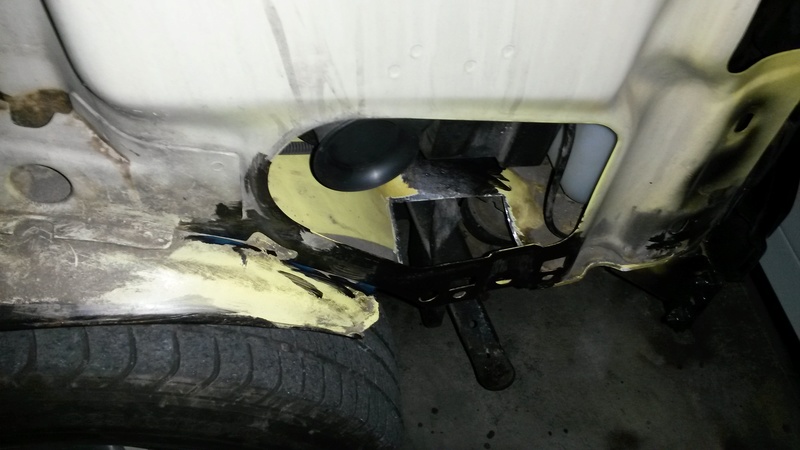

donc charcutage :

Rip 110.jpg

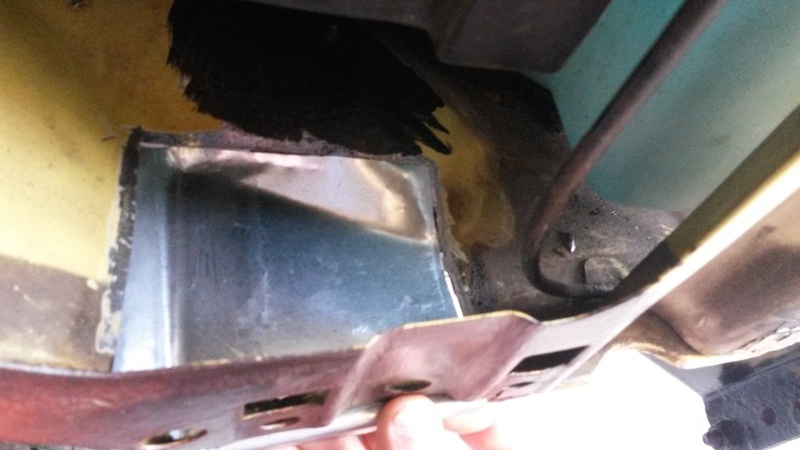

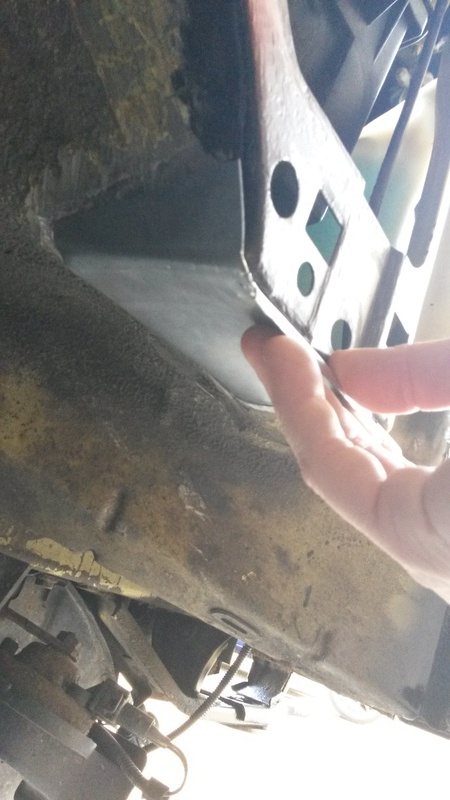

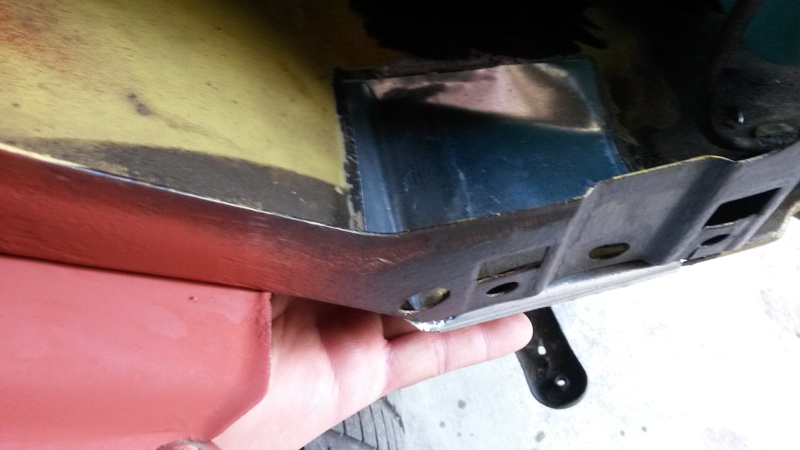

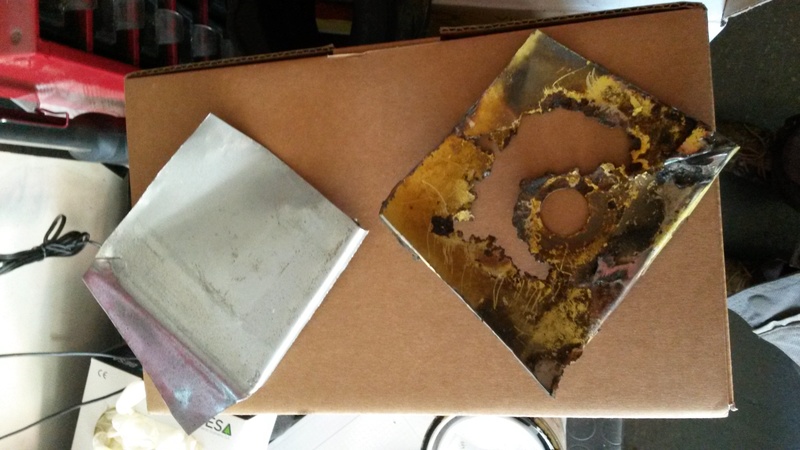

formage :

Rip 111.jpg


Rip 112.jpg

Rip 113.jpg

Rip 114.jpg

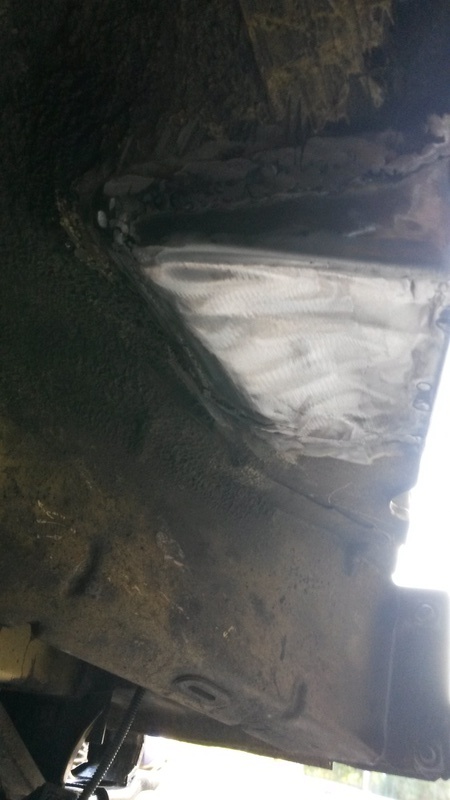

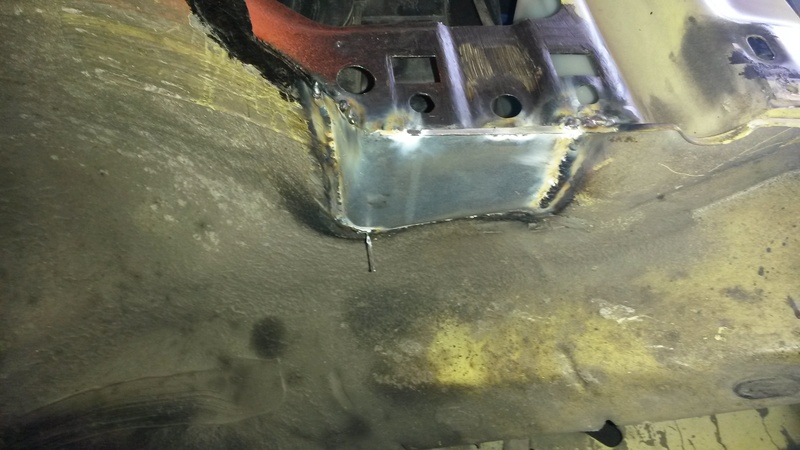

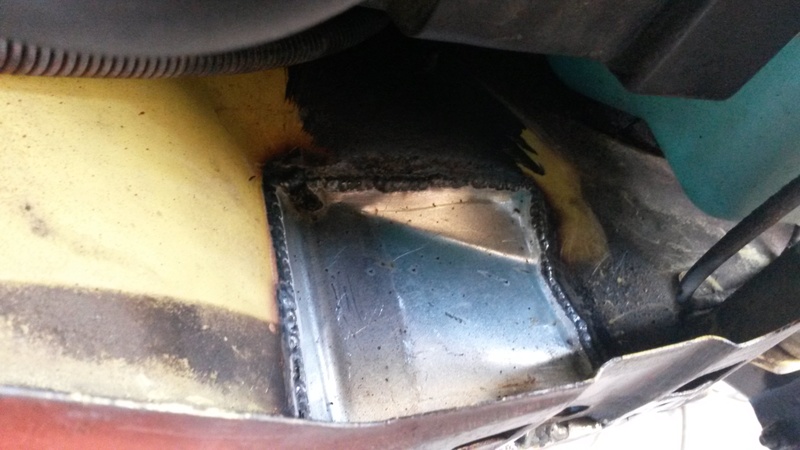

et soudure


Rip 115.jpg

Rip 116.jpg

Rip 117.jpg

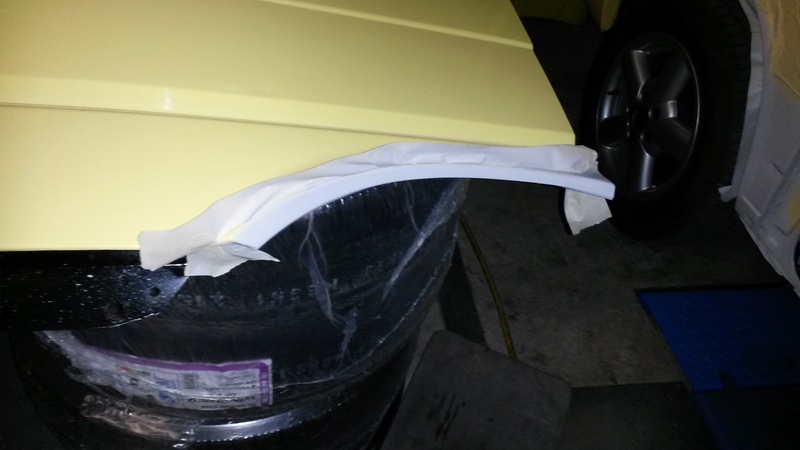

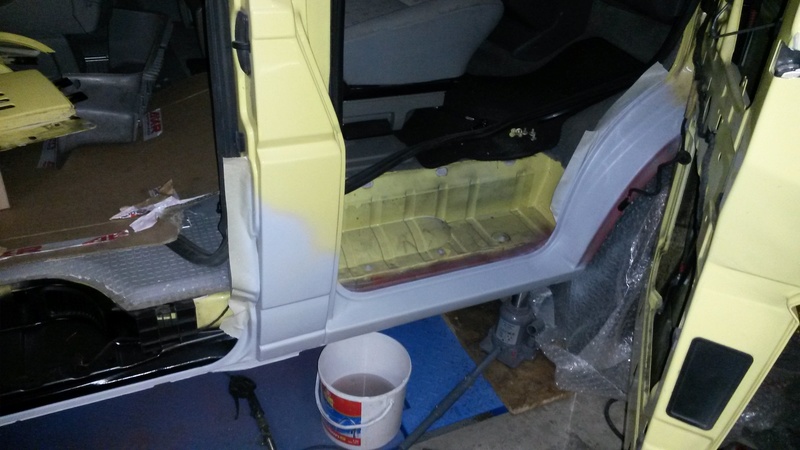

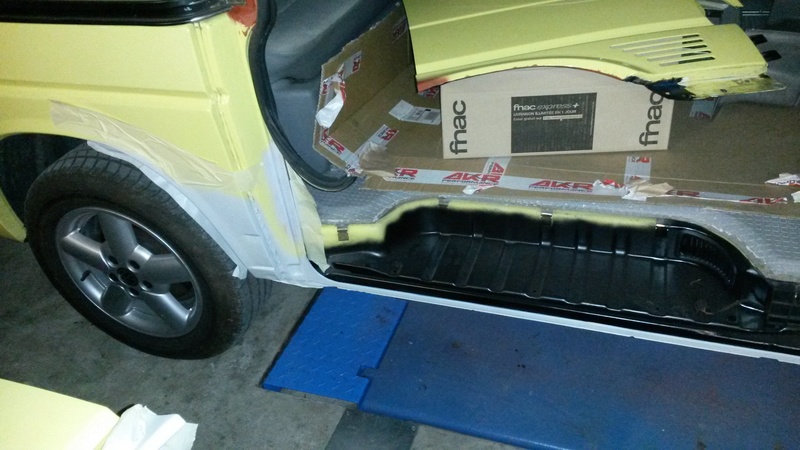

et puis j'ai attaqué la phase masticage et mise en apprêt :


Rip 118.jpg

Rip 119.jpg

Rip 120.jpg
