Direction : reconditionnement de la crémaillère


Crédits et remerciements à : kaliar, Frenchcamper, Mat74

Tuto source : http://www.t4zone.info/forum/viewtopic.php?f=63&t=84744

Mat74 a écrit :

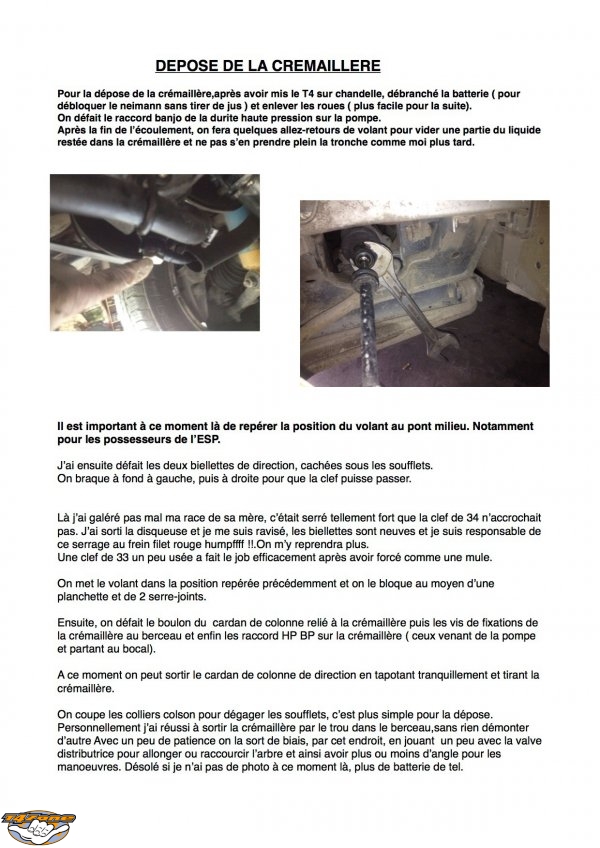

J'ai réussi à sortir la crémaillère par l'arrière. Il faut dévisser les 2 fixations de la barre stabilisatrice sur le châssis, envoyer la crémaillère à fond sous le passage de roue côté conducteur puis échapper la crémaillère en travers sous la barre stab et la sortir au niveau de la porte latérale.

C'est galère mais faisable, on peut ensuite débloquer les rotules intérieures sous les soufflets avec une grosse clé à molette. J'imagine qu'il est possible de les remonter sans que le parallélisme soit modifié, en laissant les rotules du bout. Perso je les ai changées.

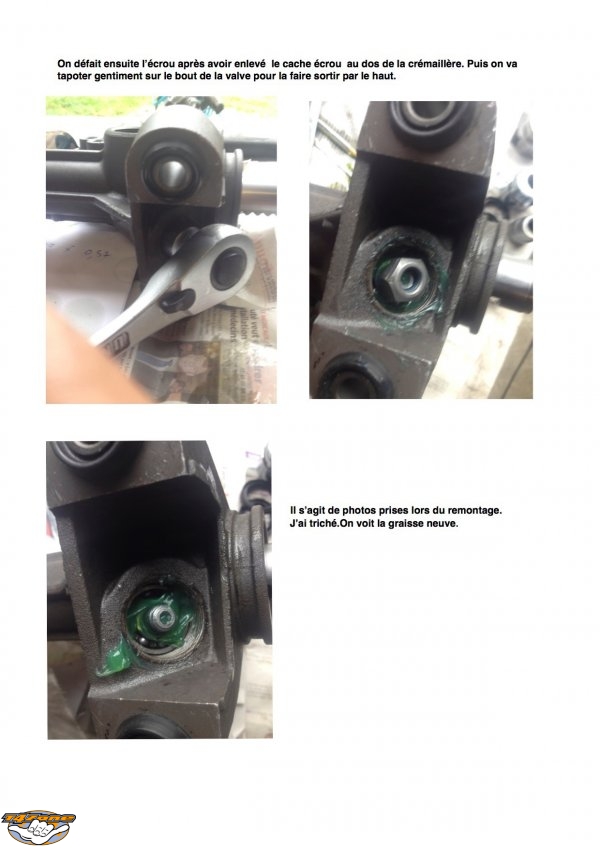

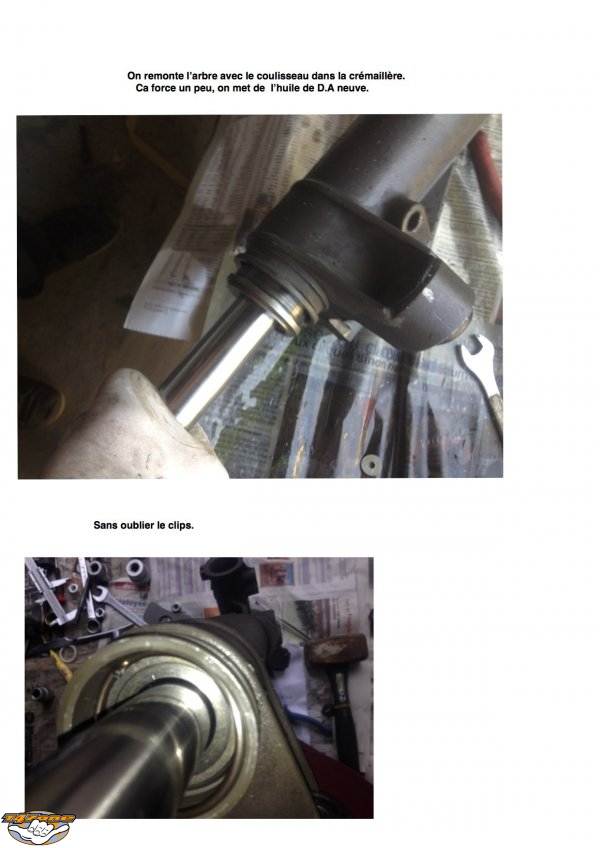

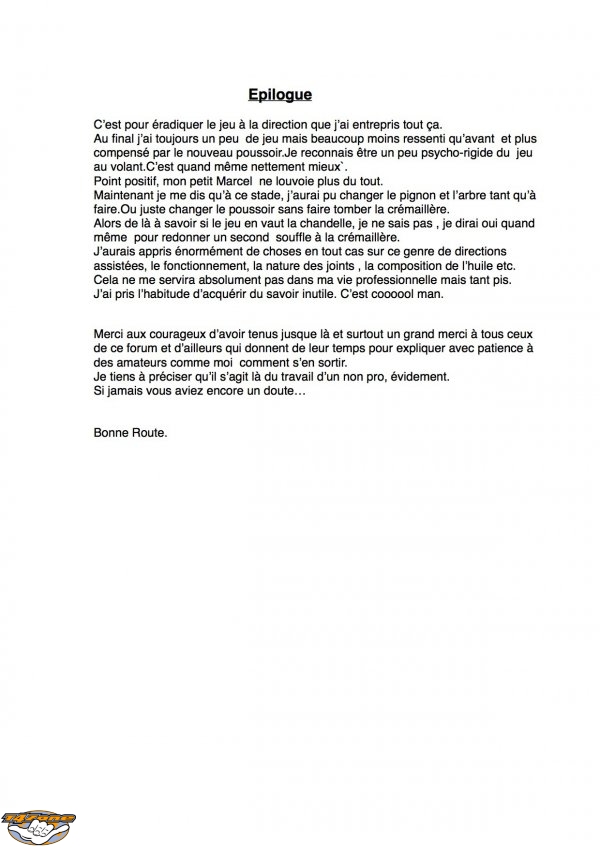

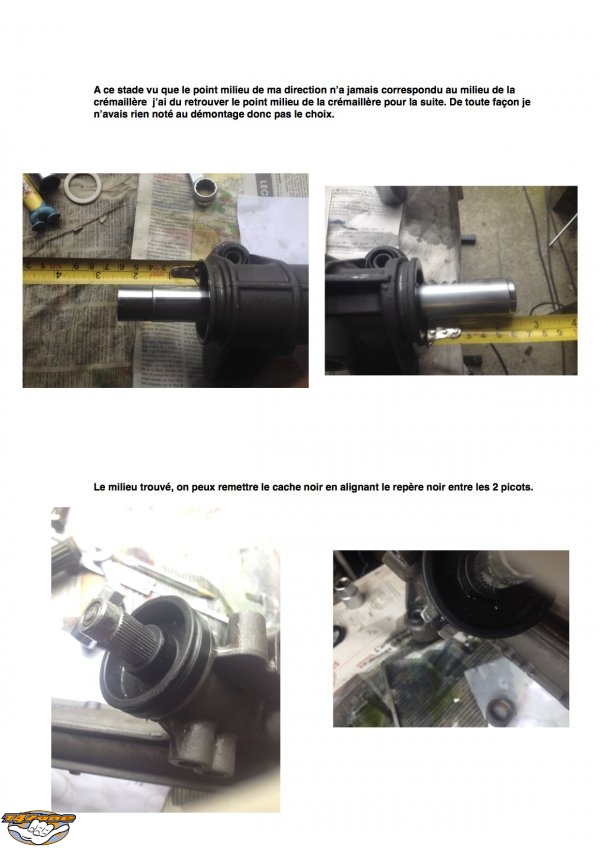

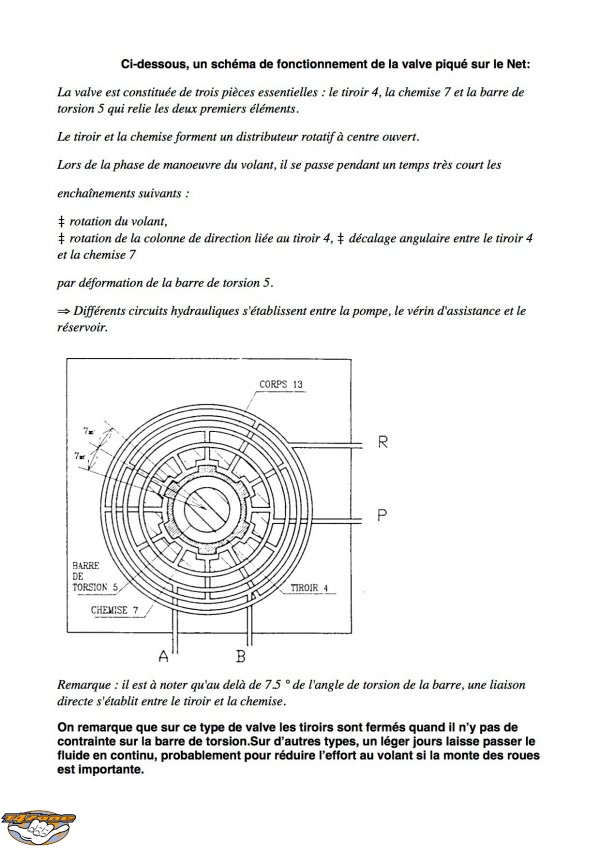

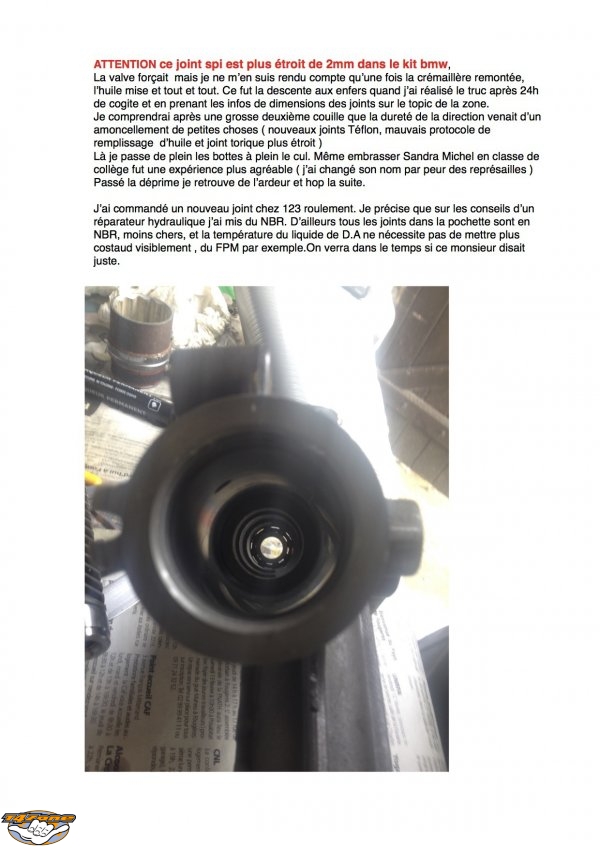

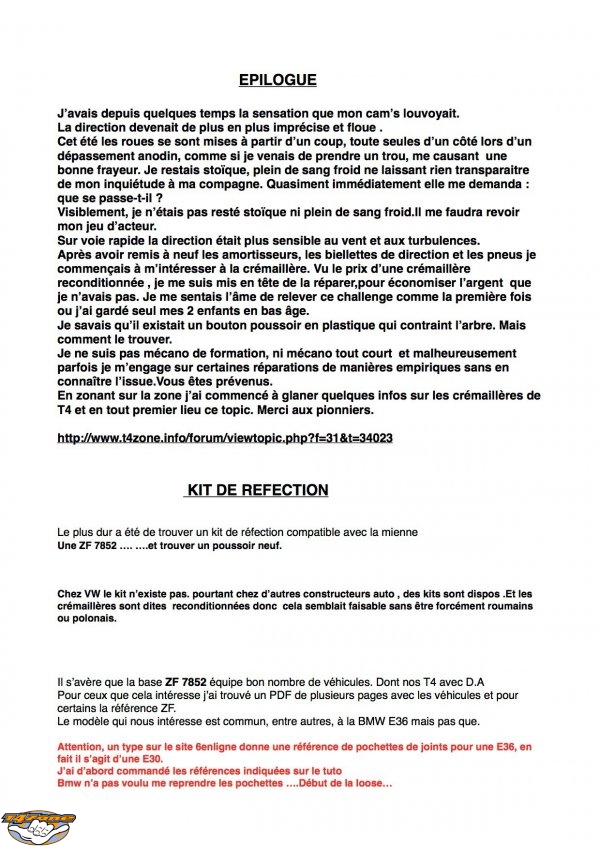

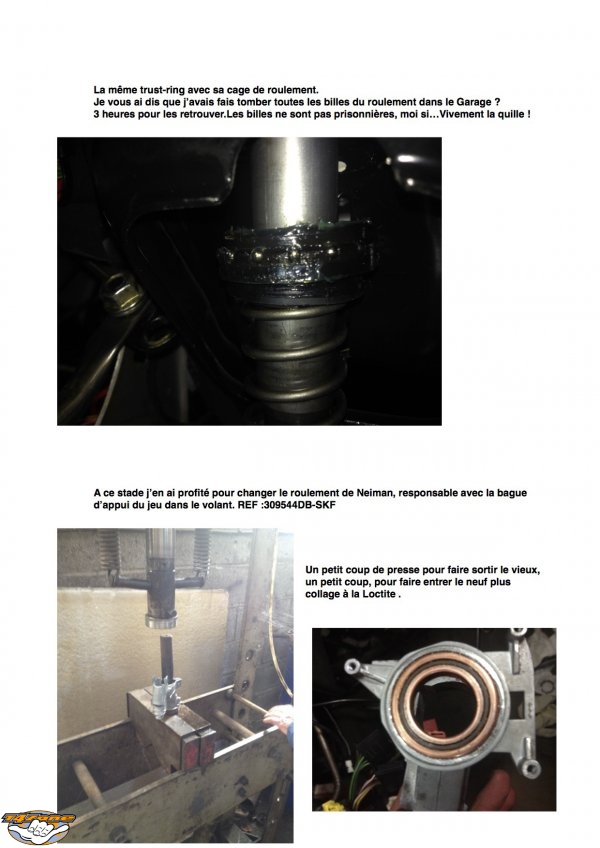

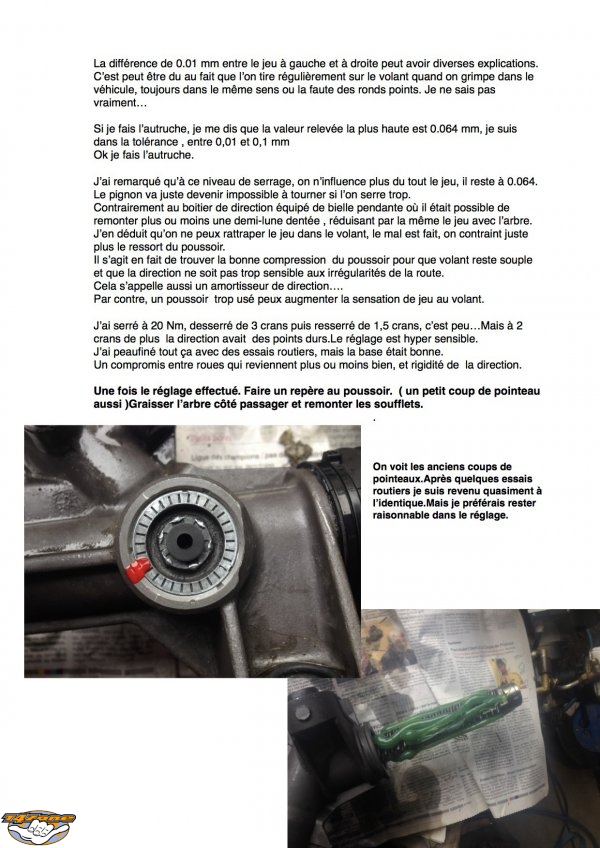

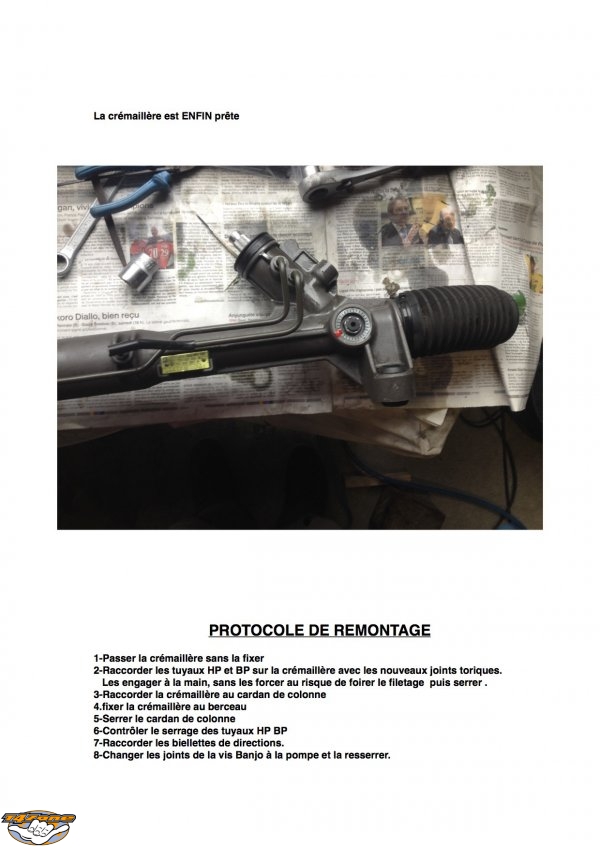

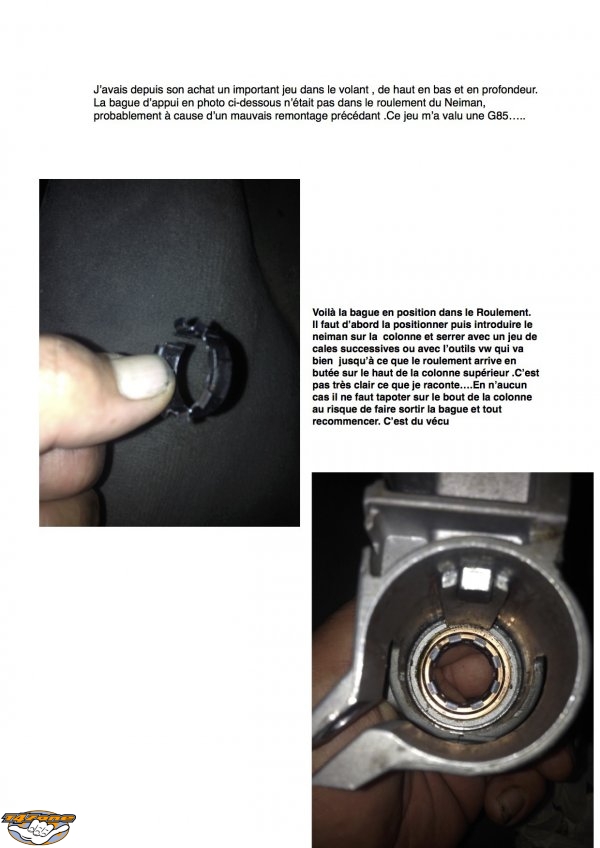

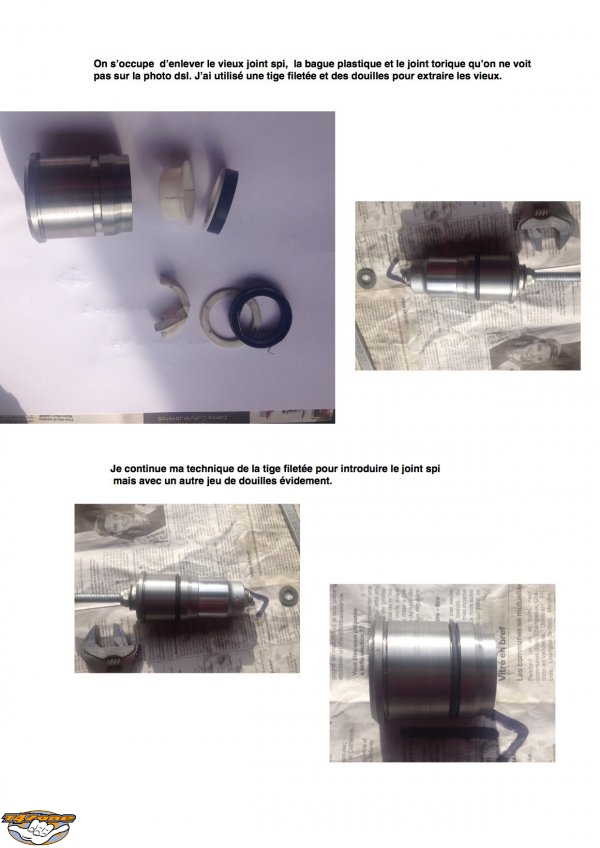

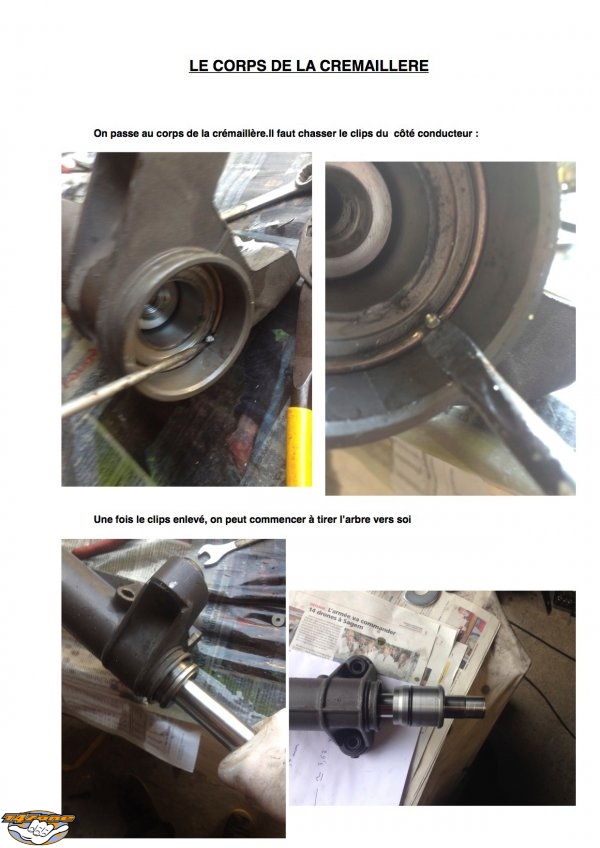

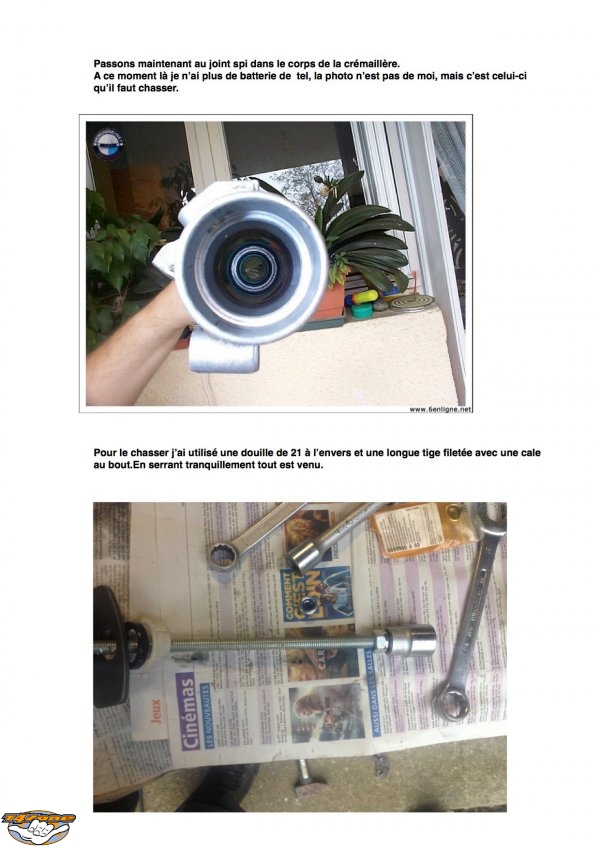

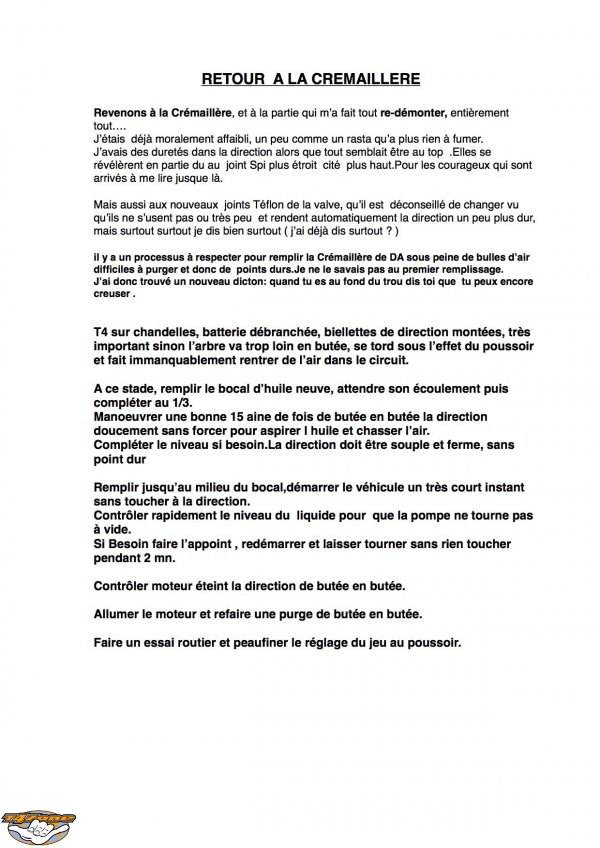

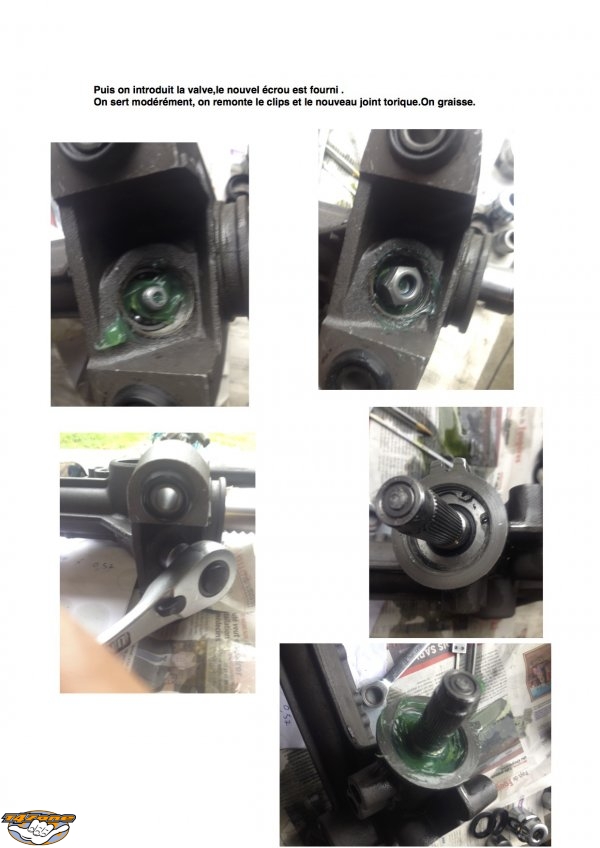

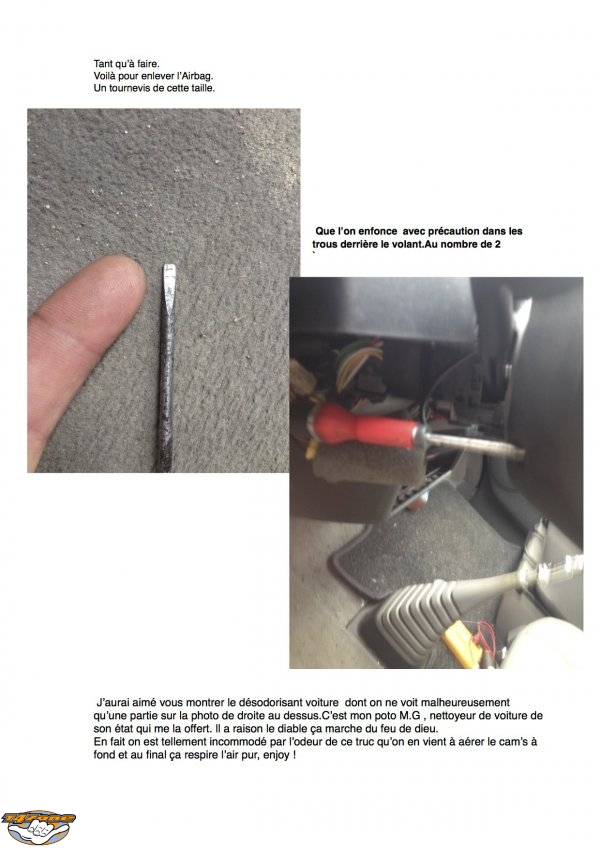

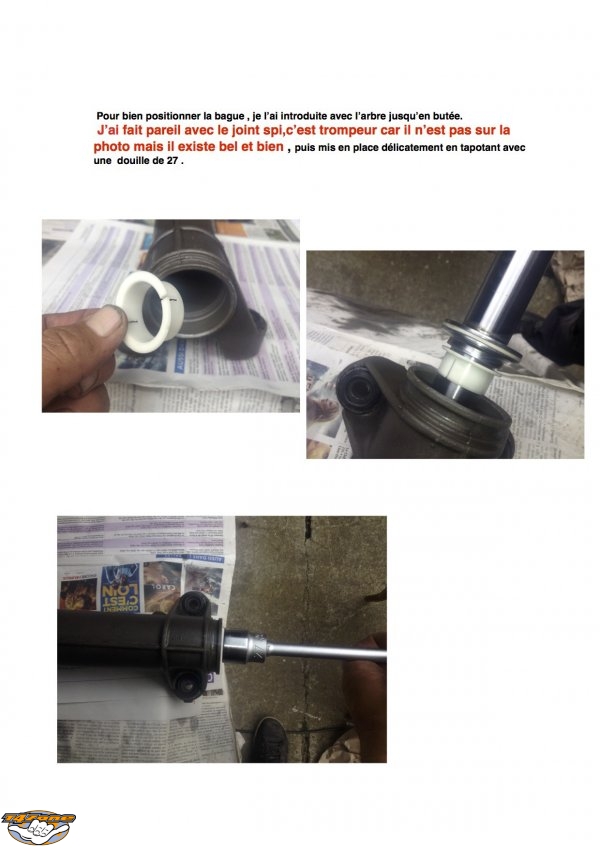

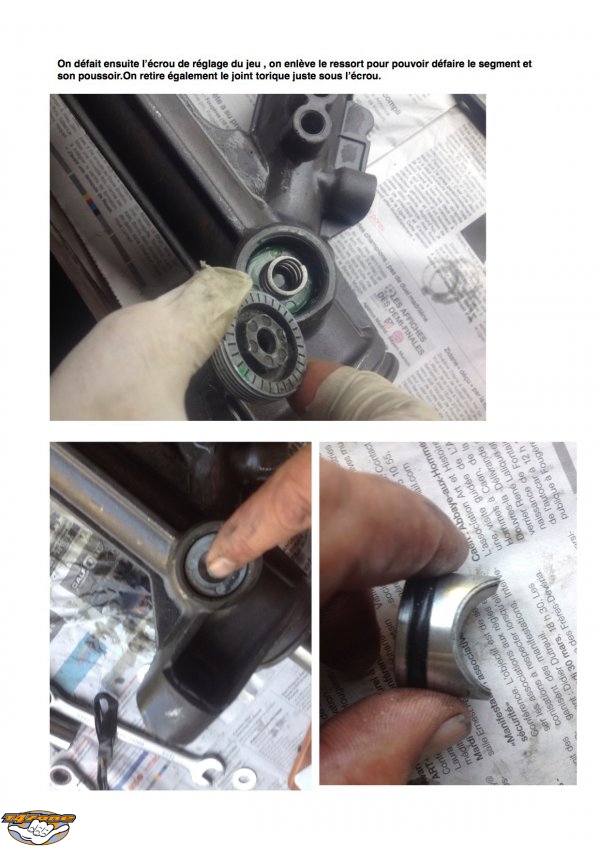

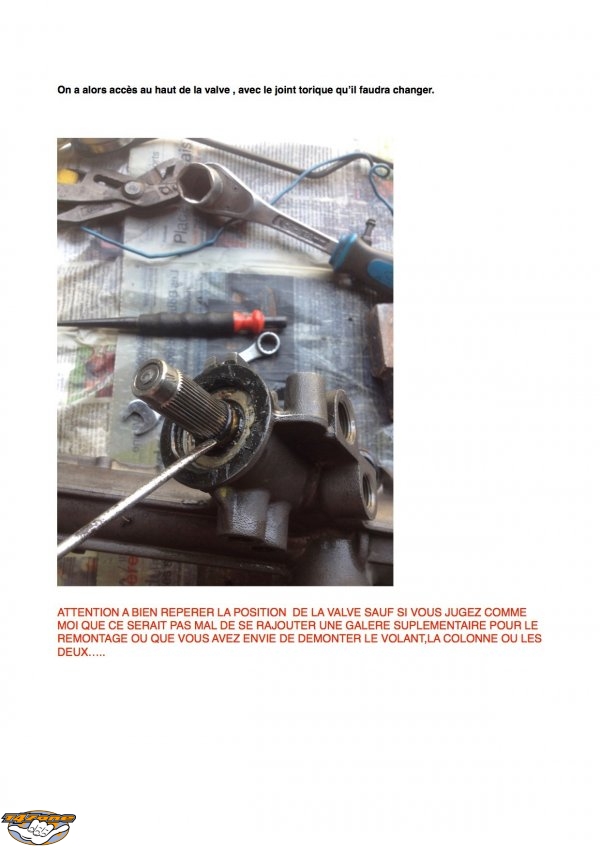

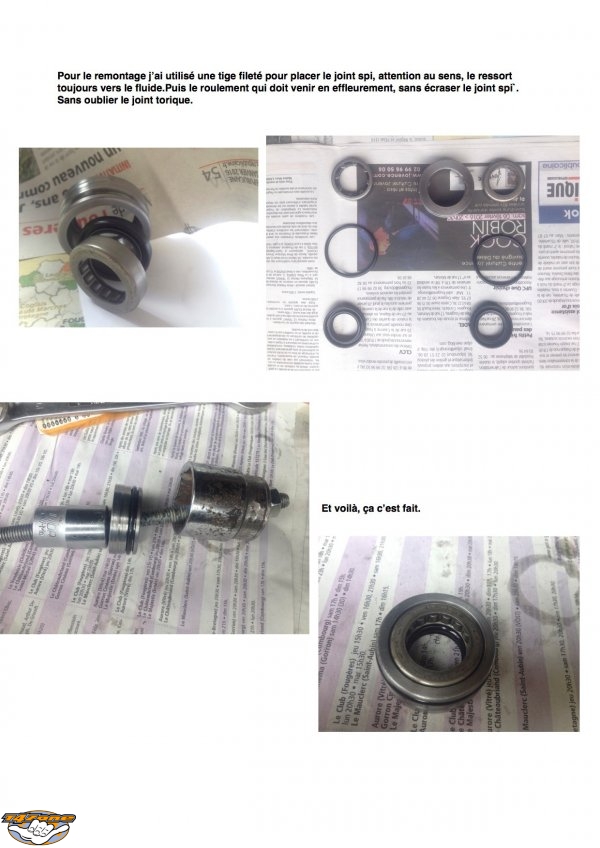

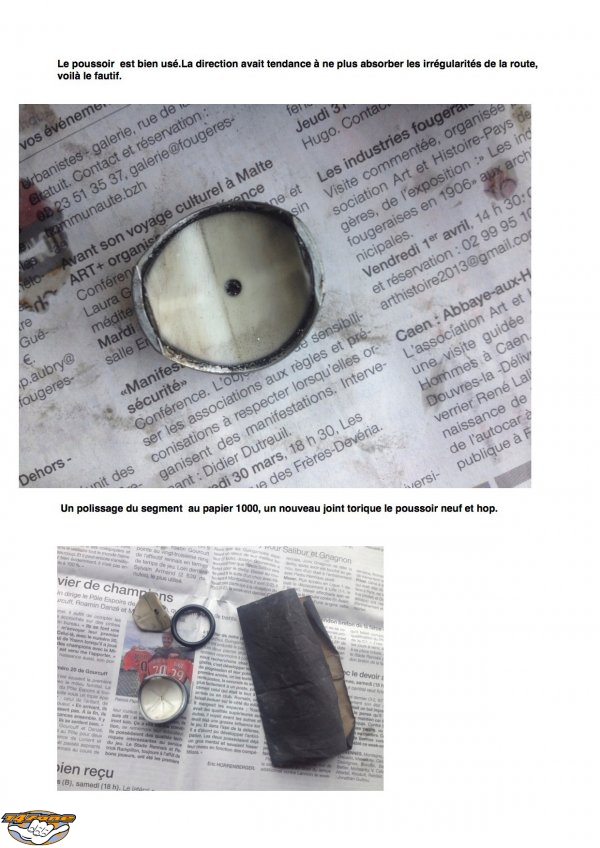

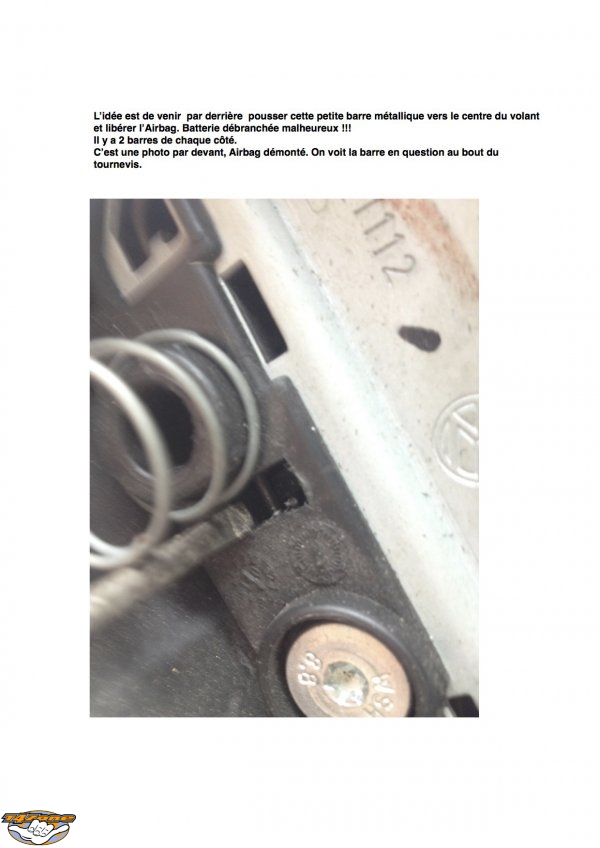

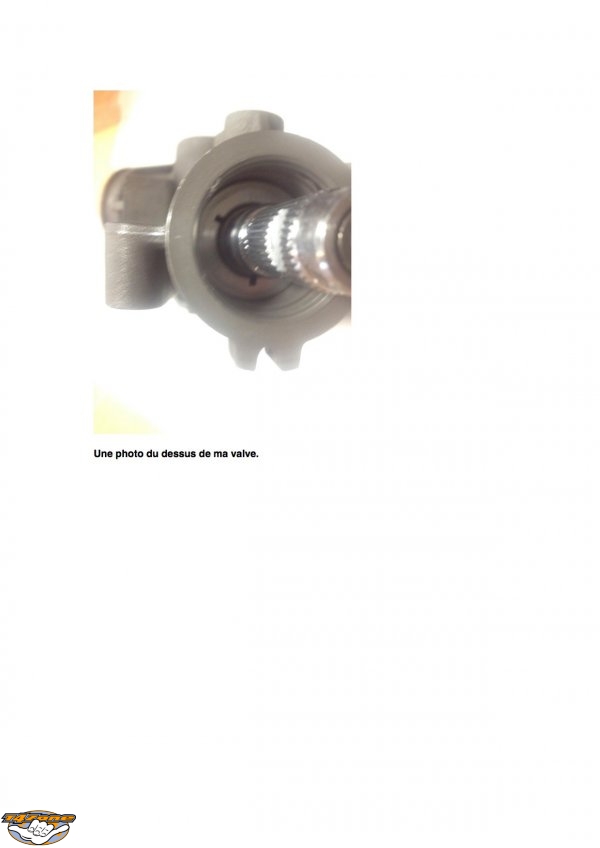

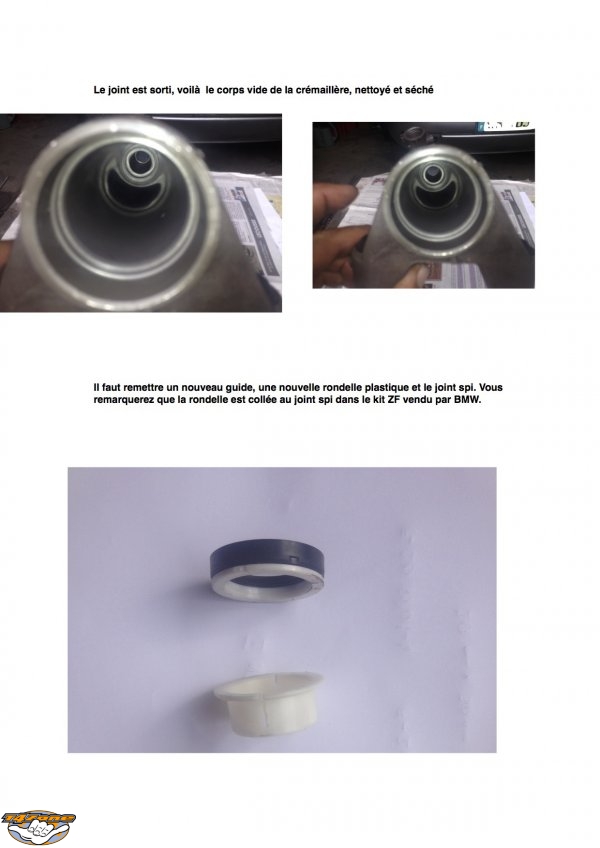

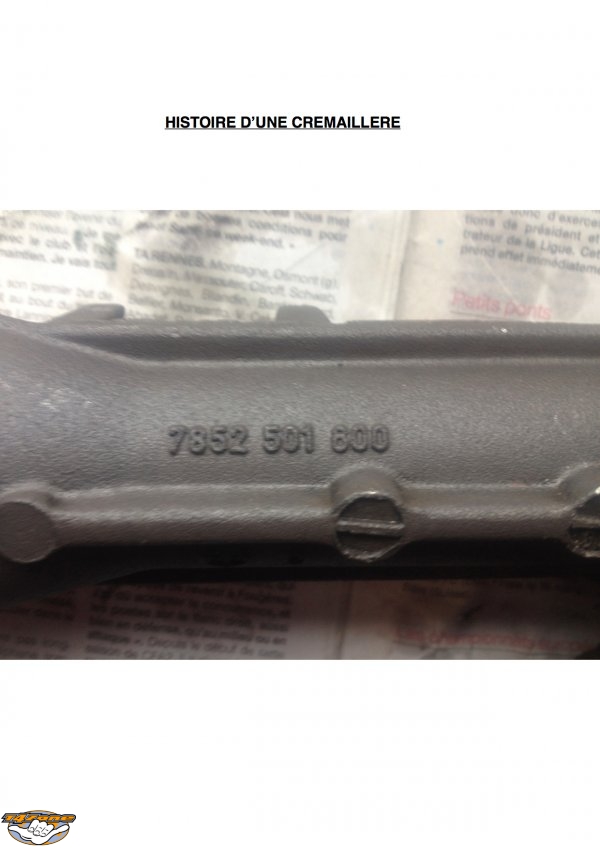

Tuto cremaillere 01.jpg

Tuto cremaillere 02.jpg

Tuto cremaillere 03.jpg

Tuto cremaillere 04.jpg

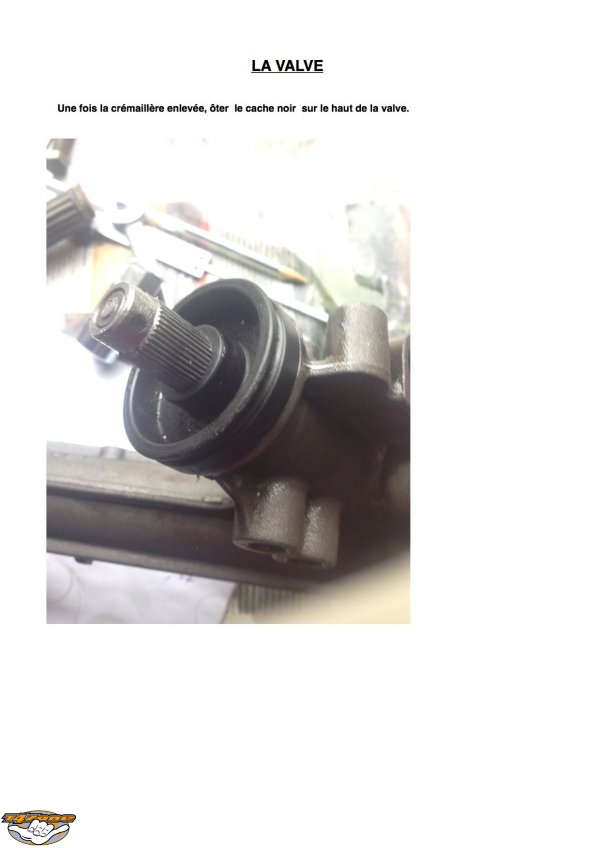

Tuto cremaillere 05.jpg

Tuto cremaillere 06.jpg

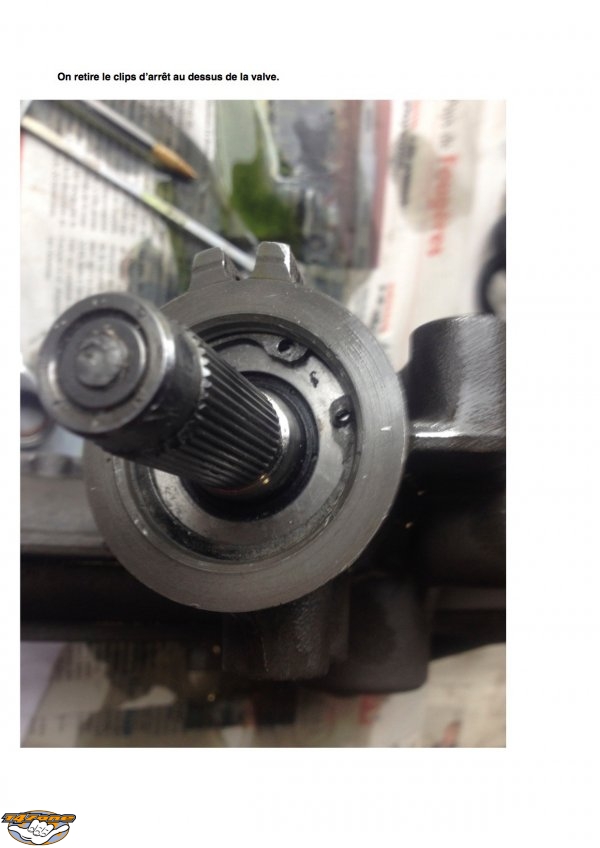

Tuto cremaillere 07.jpg

Tuto cremaillere 08.jpg

Tuto cremaillere 09.jpg

Tuto cremaillere 10.jpg

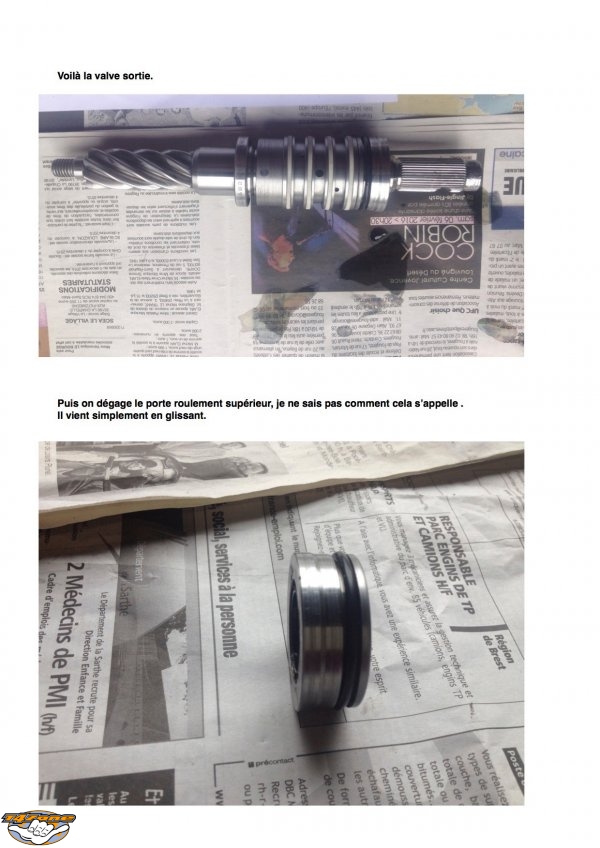

Tuto cremaillere 11.jpg

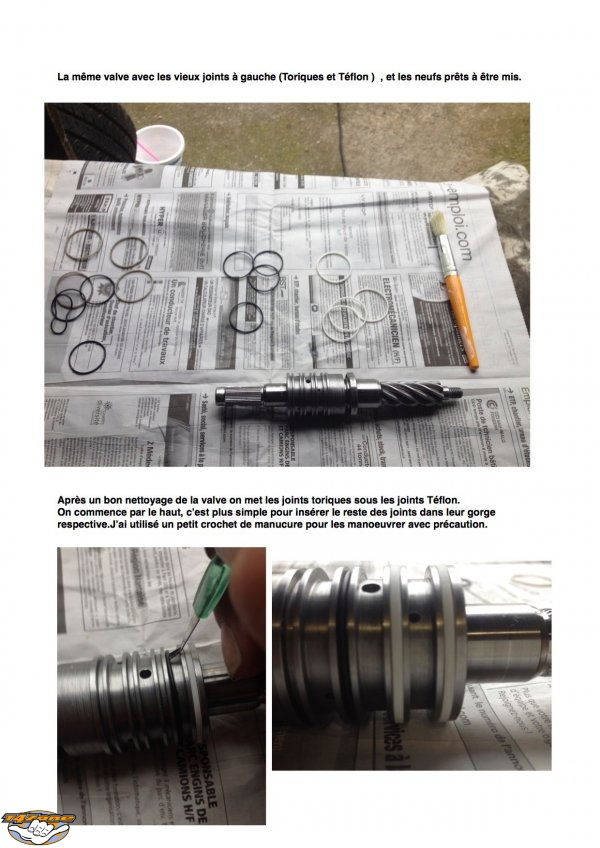

Tuto cremaillere 12.jpg

Tuto cremaillere 13.jpg

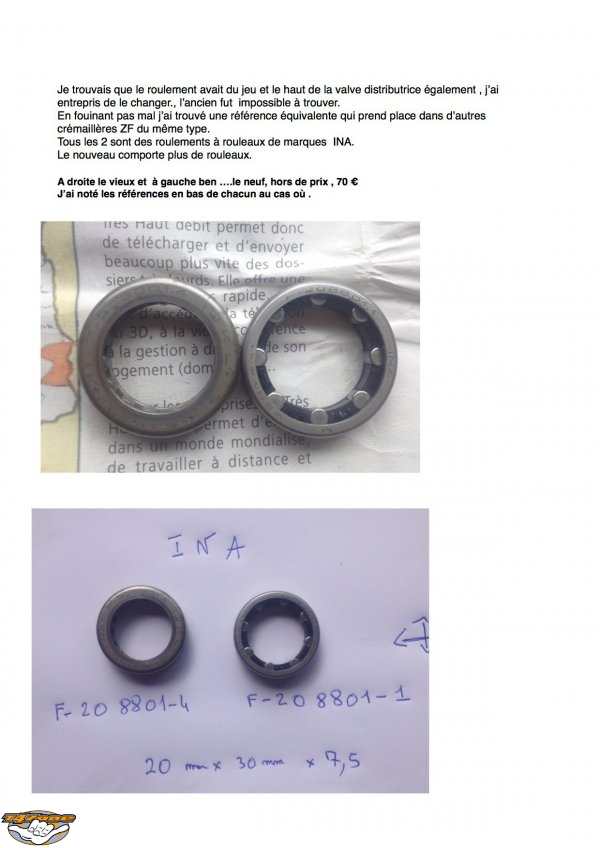

Tuto cremaillere 14.jpg

Tuto cremaillere 15.jpg

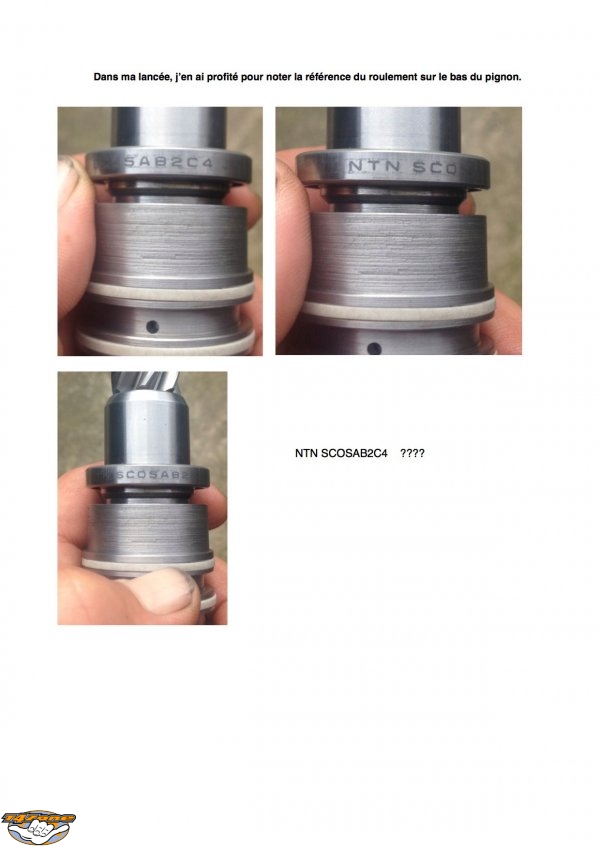

Tuto cremaillere 16.jpg

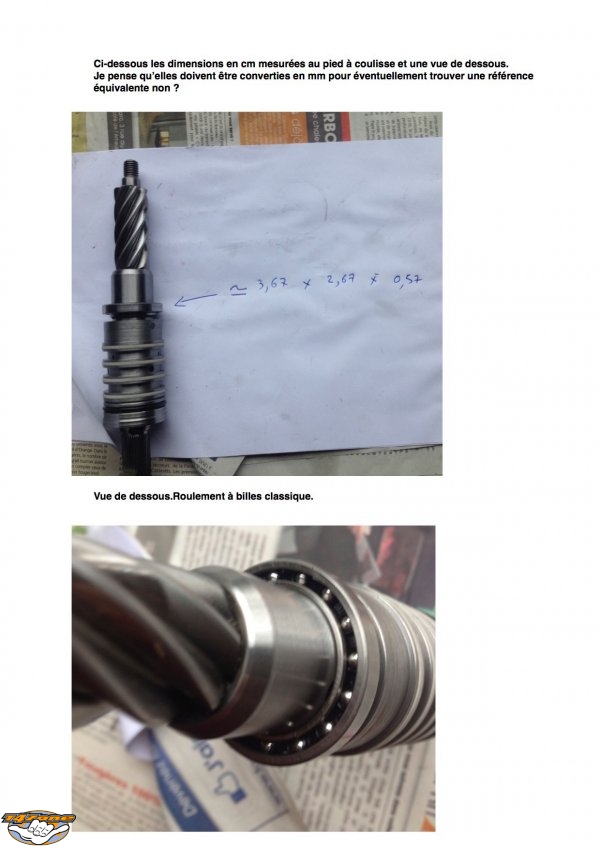

Tuto cremaillere 17.jpg

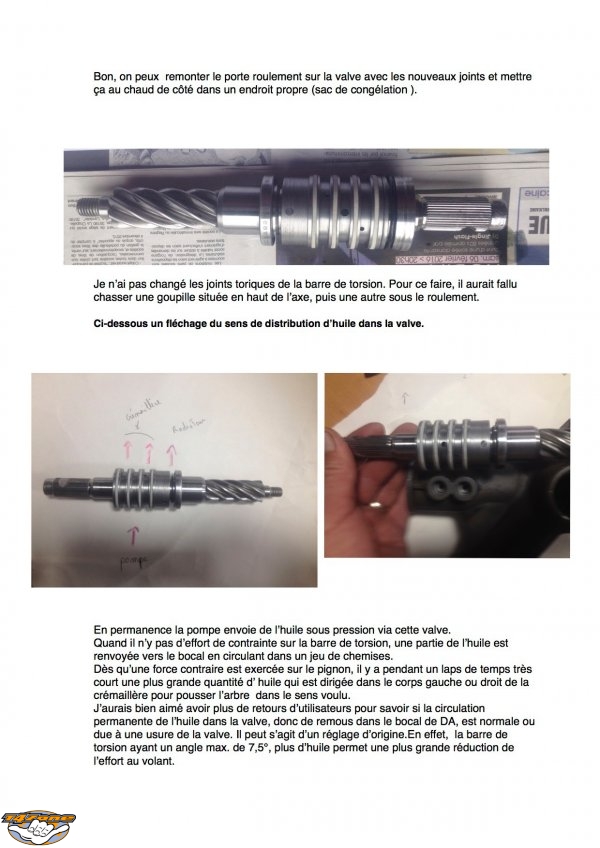

Tuto cremaillere 18.jpg

Tuto cremaillere 19.jpg

Tuto cremaillere 20.jpg

Tuto cremaillere 21.jpg

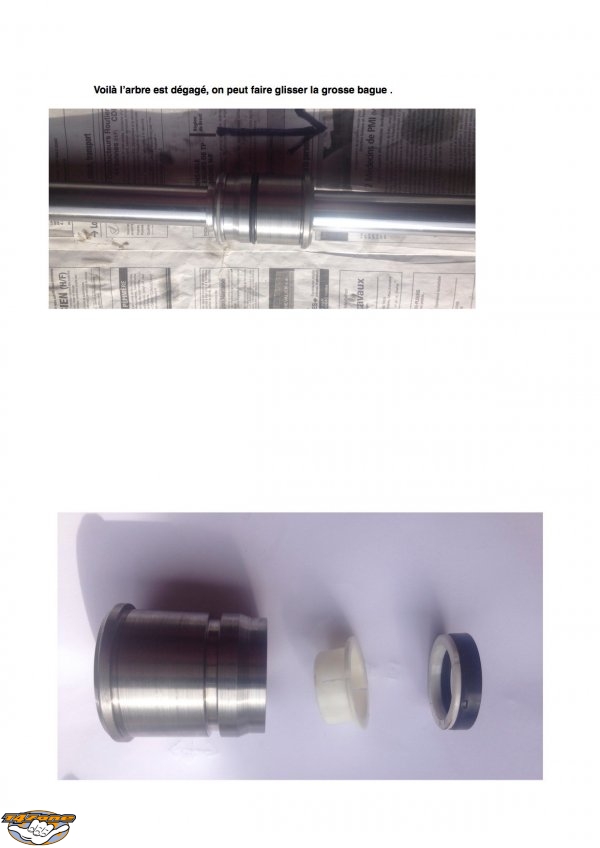

Tuto cremaillere 22.jpg

Tuto cremaillere 23.jpg

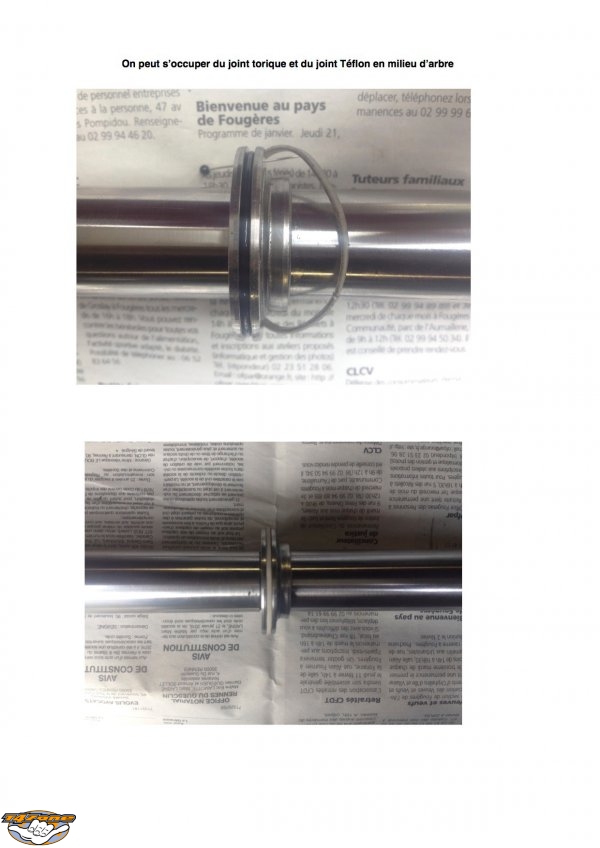

Tuto cremaillere 24.jpg

Tuto cremaillere 25.jpg

Tuto cremaillere 26.jpg

Tuto cremaillere 27.jpg

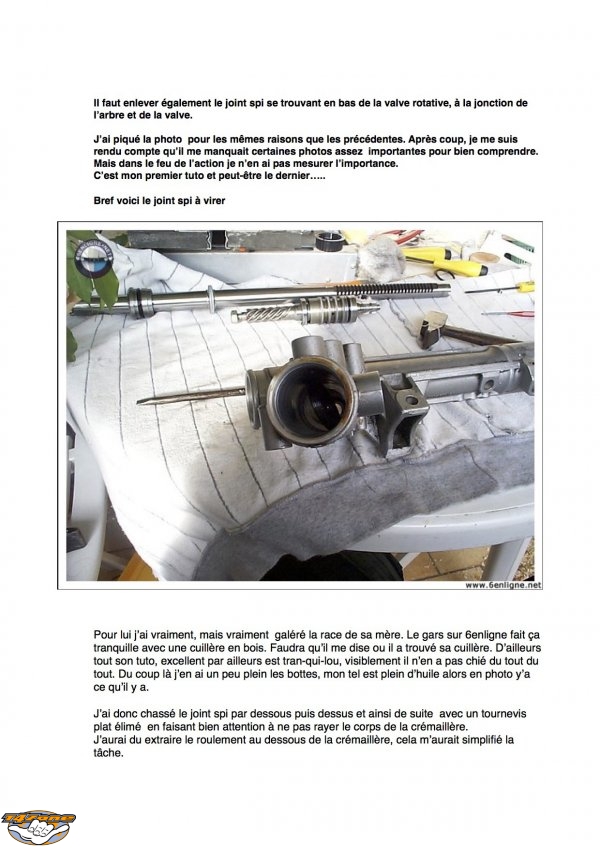

Tuto cremaillere 28.jpg

Tuto cremaillere 29.jpg

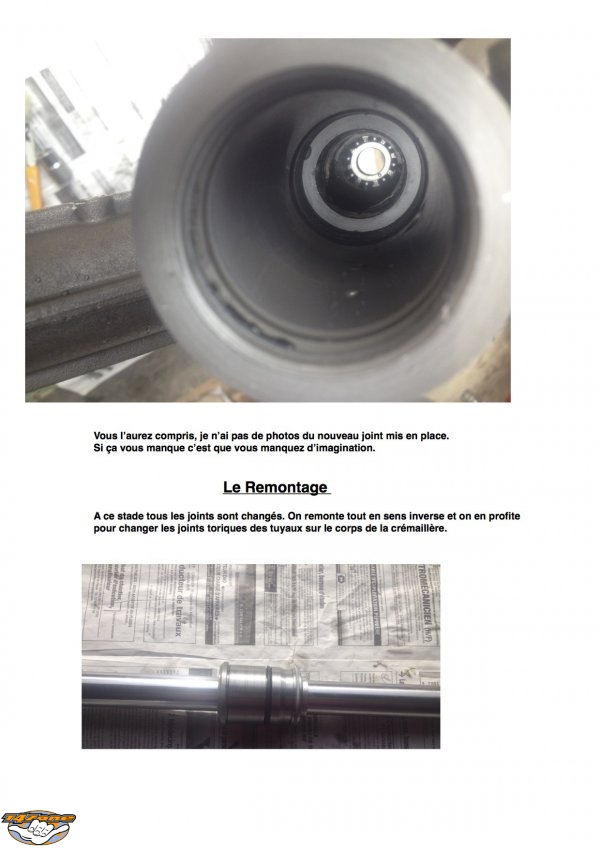

Tuto cremaillere 30.jpg

Tuto cremaillere 31.jpg

Tuto cremaillere 32.jpg

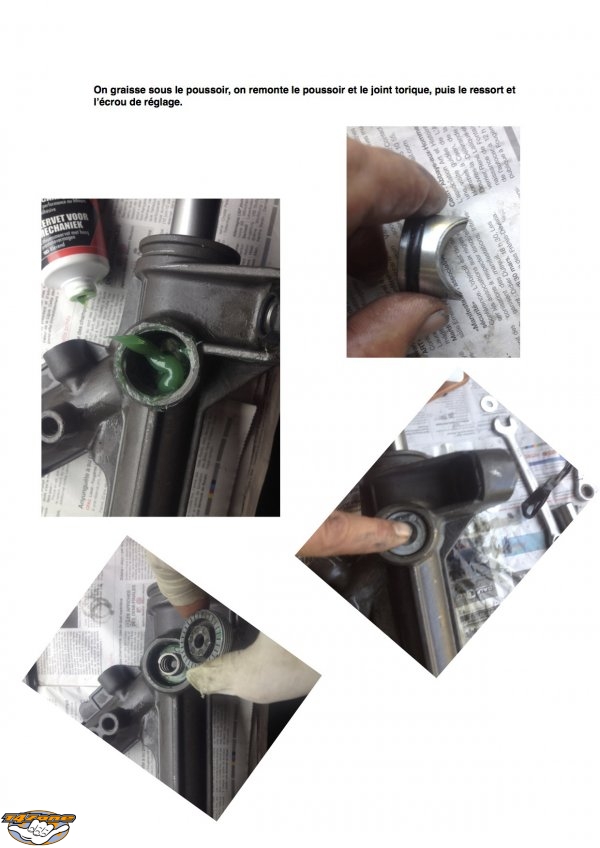

Tuto cremaillere 33.jpg

Tuto cremaillere 34.jpg

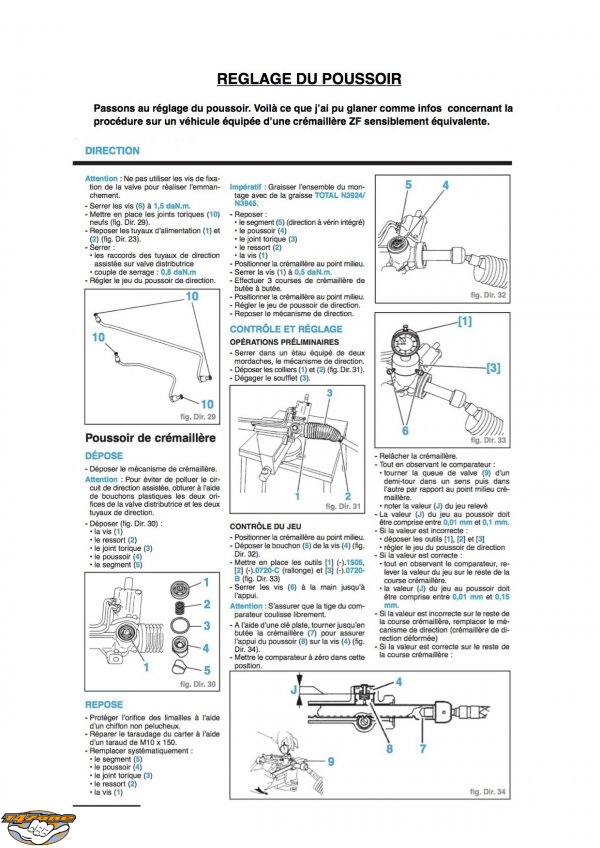

Tuto cremaillere 35.jpg

Tuto cremaillere 36.jpg

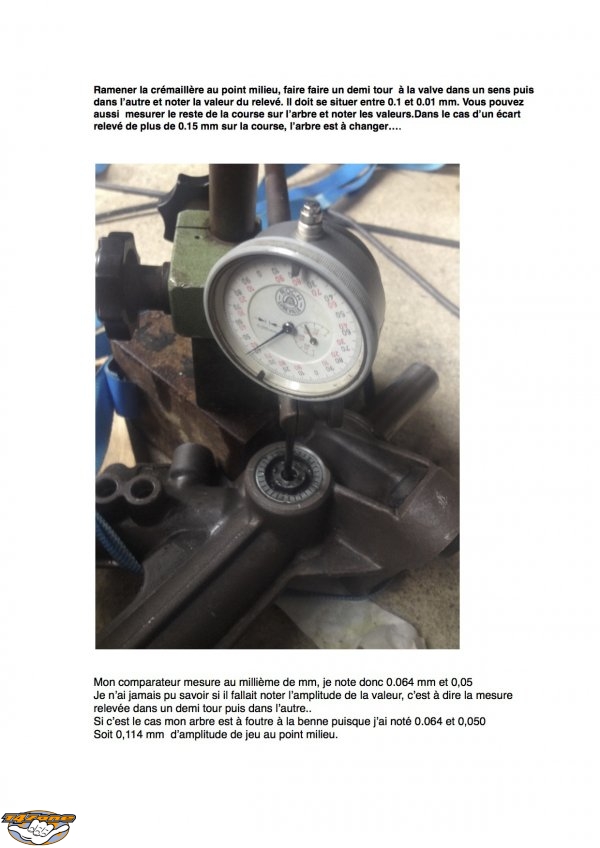

Tuto cremaillere 37.jpg

Tuto cremaillere 38.jpg

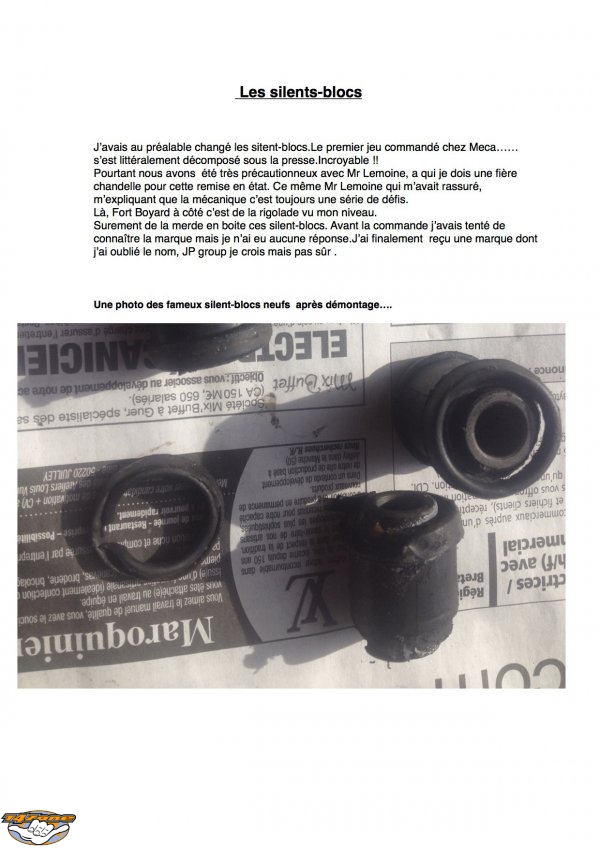

Tuto cremaillere 39.jpg

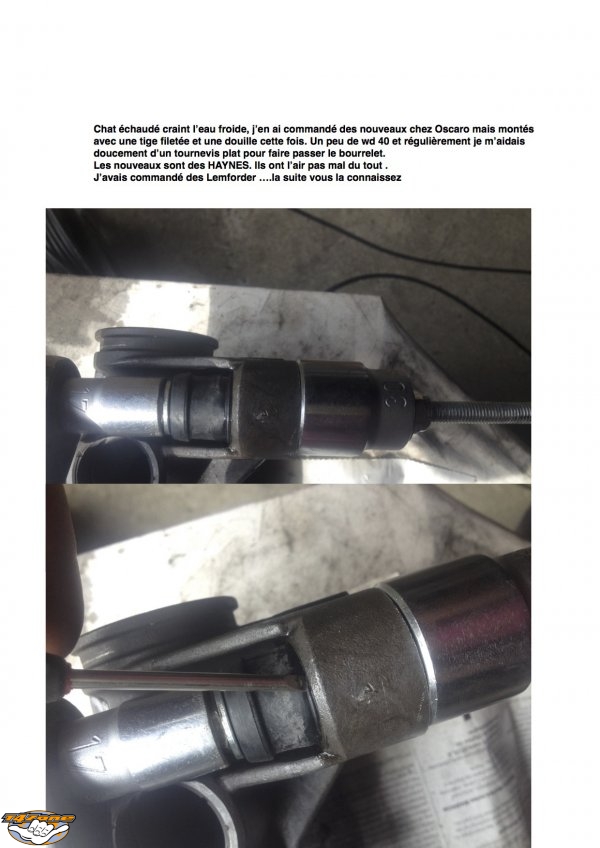

Tuto cremaillere 40.jpg

Tuto cremaillere 41.jpg

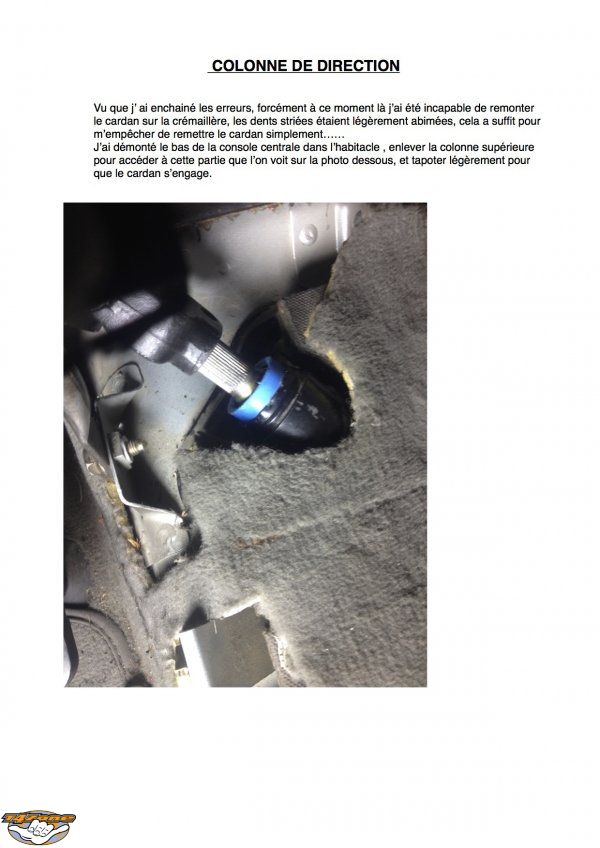

Tuto cremaillere 42.jpg

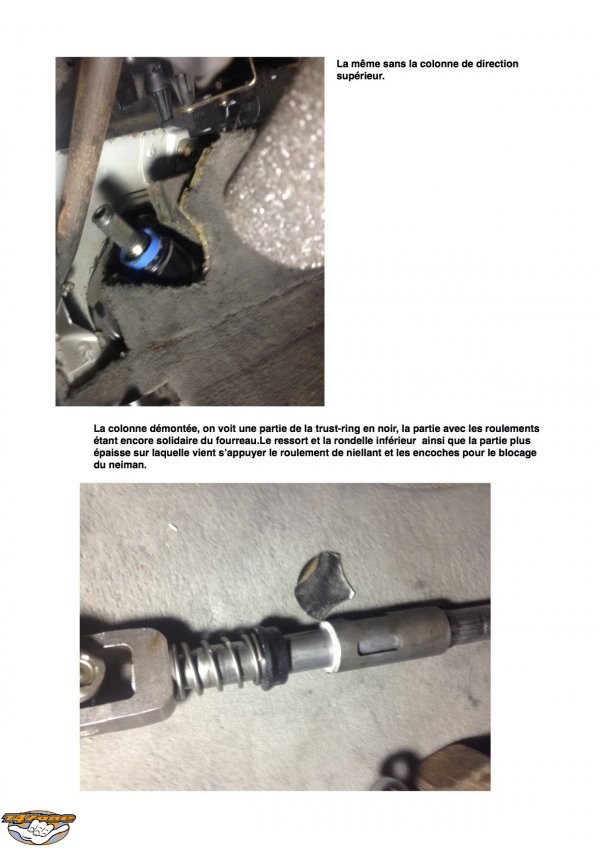

Tuto cremaillere 43.jpg

Tuto cremaillere 44.jpg

Tuto cremaillere 45.jpg

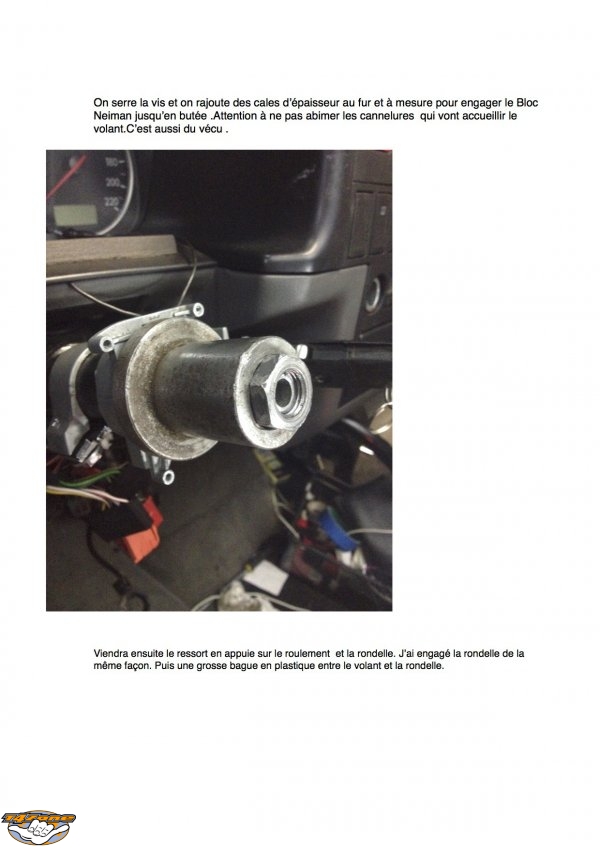

Tuto cremaillere 46.jpg

Tuto cremaillere 47.jpg

Tuto cremaillere 48.jpg

Tuto cremaillere 49.jpg

Tuto cremaillere 50.jpg



Complément au tuto initial apporté par Frenchcamper

Icon hangloose.gif
Icon cool.gif
Icon mrgreen.gif


Avant toute chose je tiens à remercier tout ceux qui ont contribuer au developpement de ce tuto !!!


Après des recherches dans tout les sens je tiens a vous faire partager mon retour d'expérience.


Pour les joints d'etanchéité dynamique assurant l'étancheité en translation ce sont des joint "Simmerring" (BAFSFX2) pas besoin de VITON, le NITRILE (NBR) est suffisant.


on peu trouver les bagues joints sur OSCRADO (ou autre chercher avec la REF CORTECO)


CORTECO - 01015867B 28x38x7 en NBR à 2,99 TTC (il en faut 2) -> https://www.oscaro.com/joint-torique-corteco-01015867b-2496709-2048-p

CORTECO - 12014826B 26x37x7 en NBR à 2.95 TTC -> https://www.oscaro.com/bague-d-etancheite-cremailliere-de-direction-corteco-12014826b-2498530-3424-p

CORTECO - 01035932B 30x20x5/6 en NBR à 3,95 TTC-> https://www.oscaro.com/joint-torique-corteco-01035932b-3649108-2048-p


Pour ceux qui comme moi et surement bien d'autres qui viendrait a ratatiner les guides plastique au démontage des joints racleurs.


le debut du tuto mentionne que ces guides se trouve dans le gros kit qui coute une couille ( environ 60 Eur TTC), ce n'est pas le cas!!! je l'ai acheté juste pour ça, et la ça a été le début de la loose comme le dit kaliar MDR

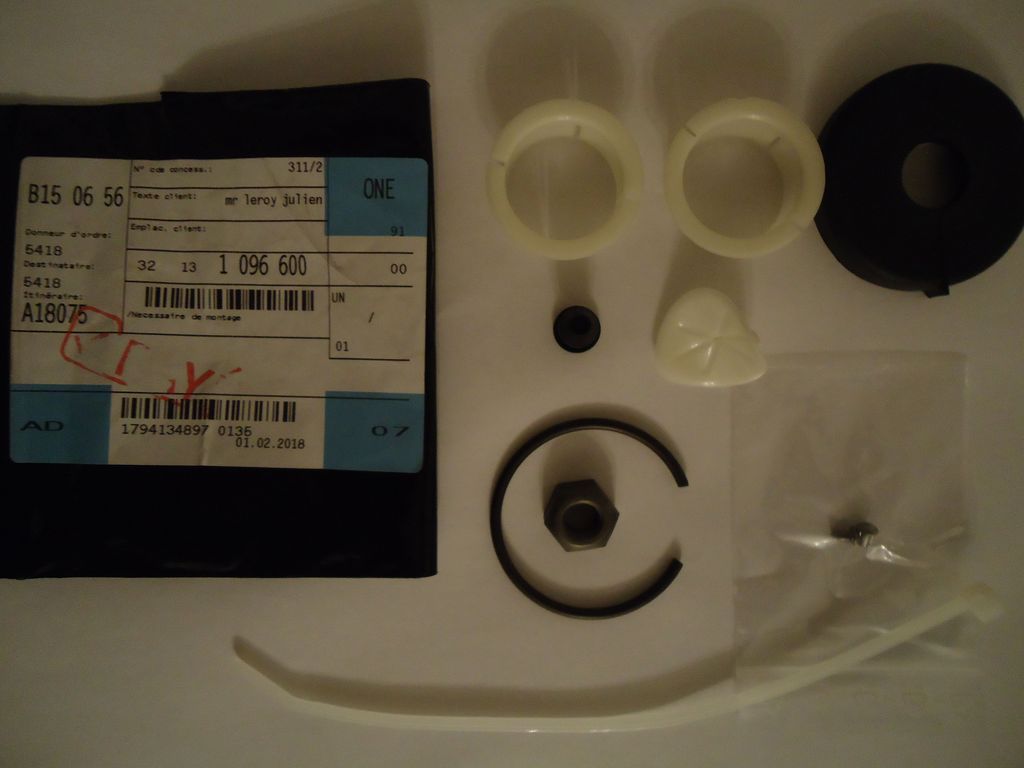

preuve en image dispo chez BMW a 10 eur TTC. Réf: 32131096600


CREM 01.jpg


Grace a ce site trouvé au pif YOYOPART et que je recommande a tout le monde, on peu trouver les équivalences de piece par marque.


exemple:

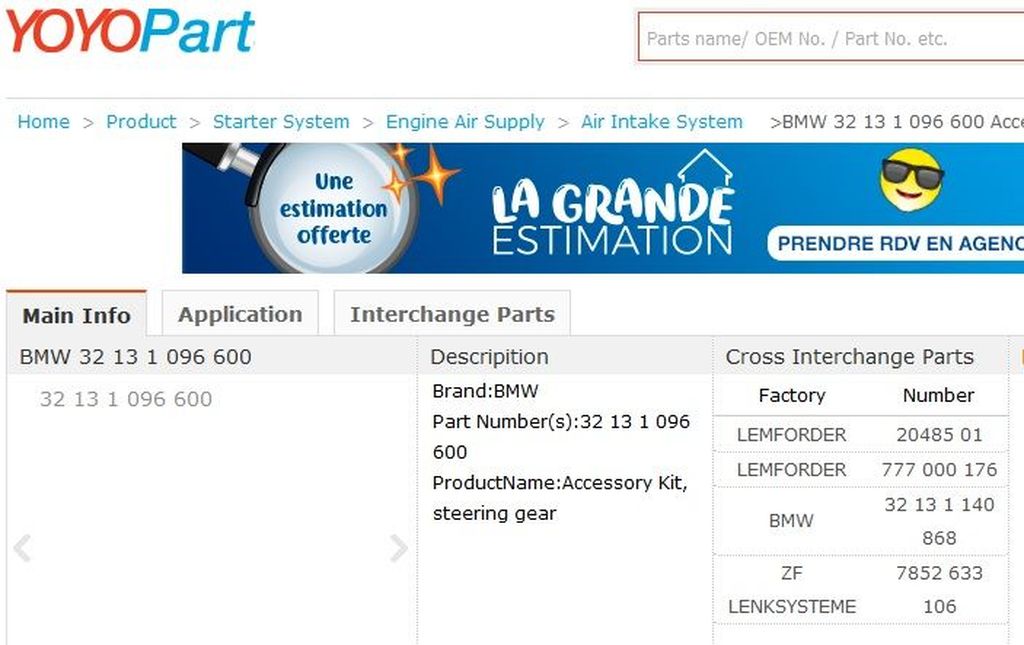

CREM 02.jpg


https://www.oscaro.com/kit-supplementaire-cremailliere-de-distribution-lemforder-20485-01-1931095-3081-p#2048501

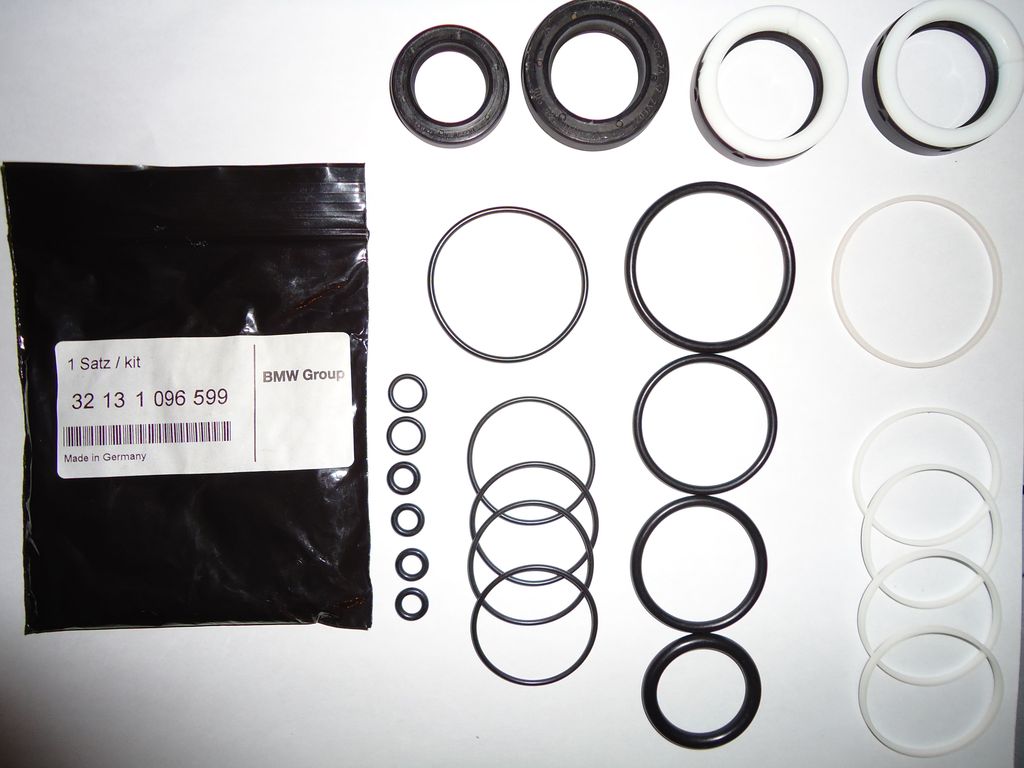

composition en image du kit BMW 32131096599 (prix environ 60 euro TTC)

CREM 03.jpg

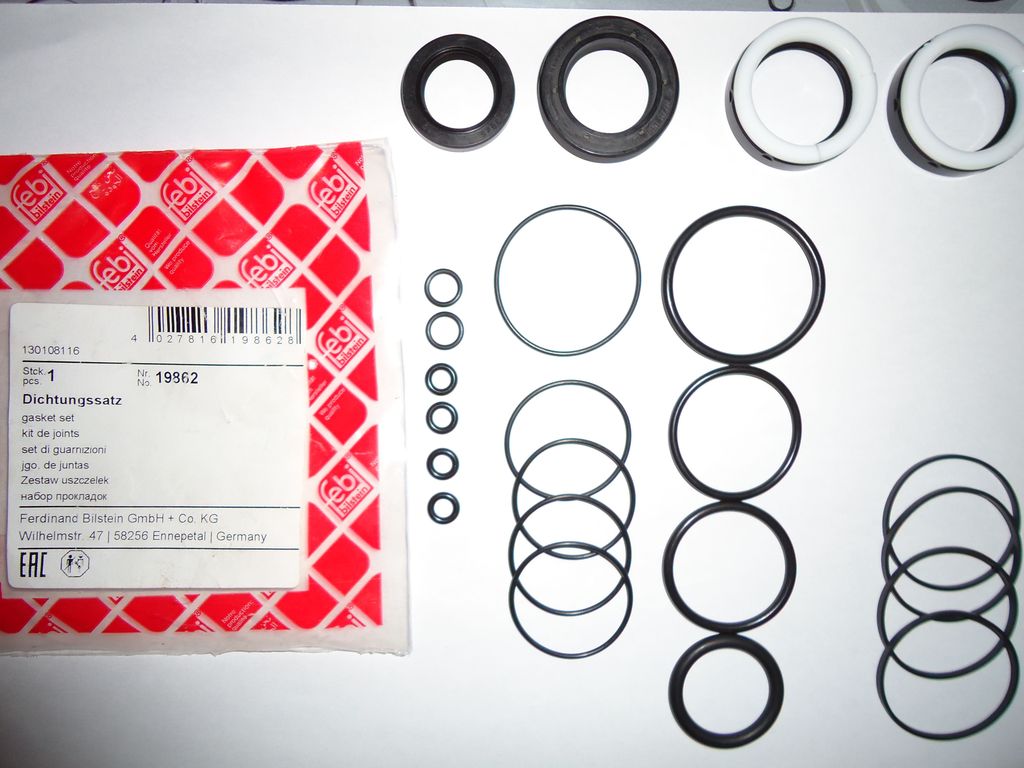

J'ai trouvé un kit pour E36 fabriqué par FEBI Réf: 19862 (prix environ 30 euro TTC sur pieceauto24)

IDENTIQUE EN TOUT POINT les Joint SPI sont de marque KACO comme pour le kit BMW (a croire que les concessions nous font payer le même produit 2x le prix ...) seul la couleur des bagues teflon de la valve differe (bmw:blanc; febi:anthracite)


La grande bague a droite sous les SPI n'est pas sur la photo mais elle est bien dans le kit (je ne la trouvait plus pour la photo)

CREM 04.jpg


dans les deux cas on a:

- le joint SPI du bas de la valve a remplacer par un 26X37X7 NBR ((prix: 2,95 euro TTC)


- le joint torique de cette piece la a remplacer par un 42x3 NBR (prix:1,95 eurosTTC)

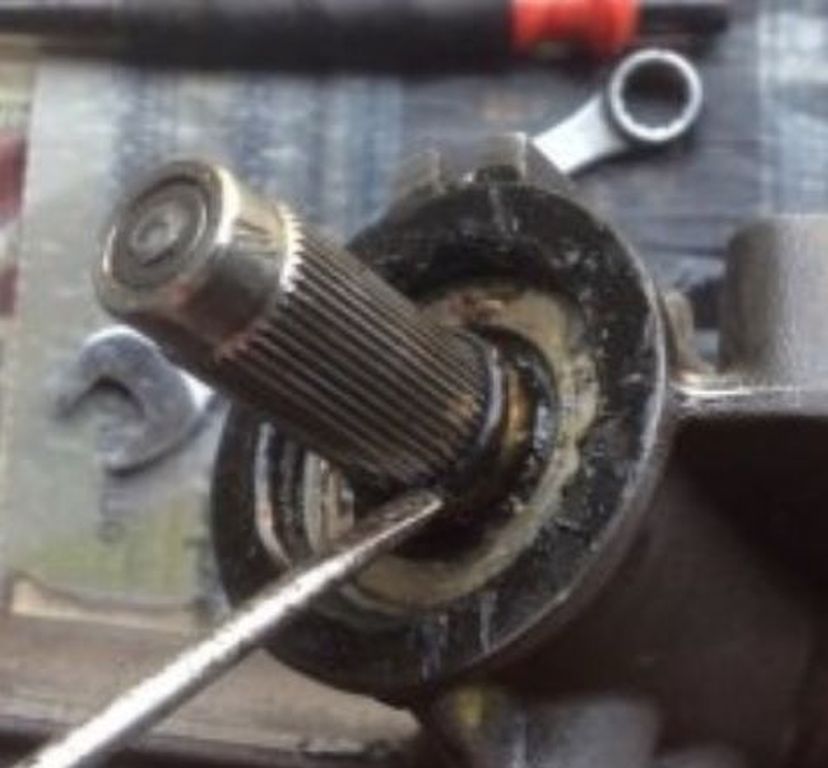

CREM 05.jpg

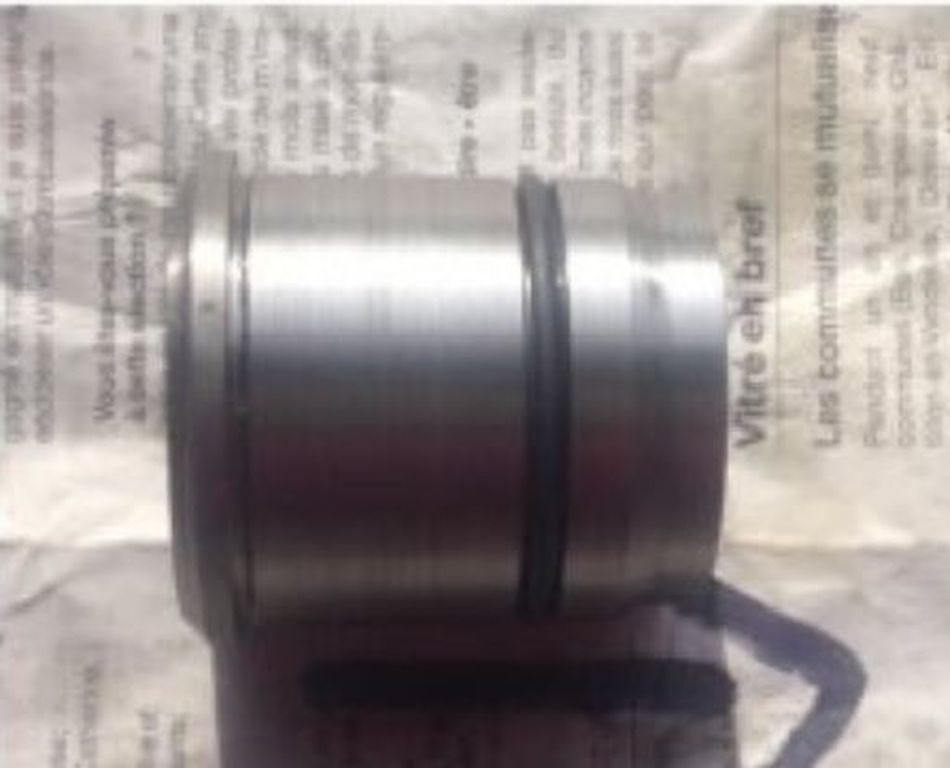

-le joint torique de cette piece la a remplacer par un 15x2,5 NBR (prix: 0.35euroTTC) (il sert de cache poussiere ... pas vitale a remplacer)

CREM 06.jpg
