Garniture de porte: demontage

Pour changer un moteur de verrouillage central fatigué ou installer un lève-vitre électrique par exemple, vous serez sans doute amené à démonter vos garnitures de portes avant. L'opération dure 3 à 5 minutes environ.

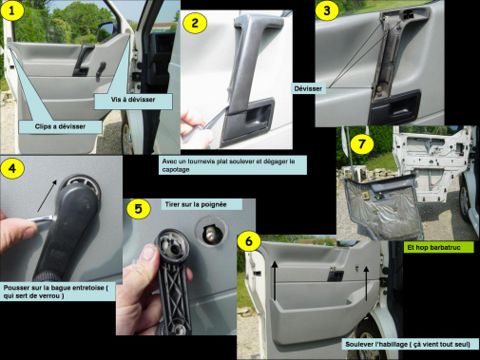

Sans haut-parleurs

(Image à agrandir pour bien visualiser la procédure)

N.B. Sur les modèles d'avant 1996, le démontage de la manivelle de vitre est encore plus simple :

• Soulever un cache plastique sur le dessus de la poignée, et dévisser la vis qui est en prise directe sur le mécanisme de la manivelle

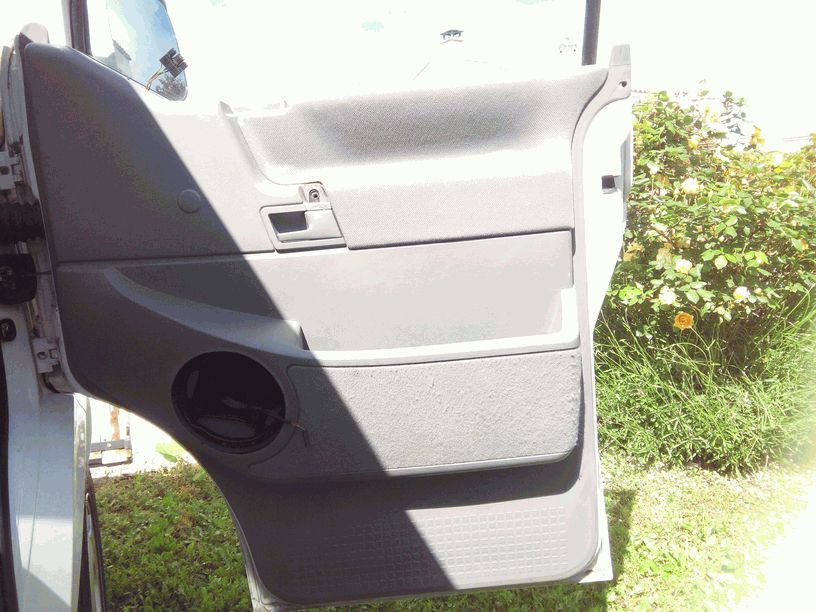

Avec haut-parleurs

Source : Ext3

http://www.t4zone.info/forum/viewtopic.php?p=1094625#p1094625

C'est une des premières chose que j'ai fait sur mon cam. Je me souviens avoir mis du temps à comprendre pourquoi ça coinçait : c’était le support de HP !

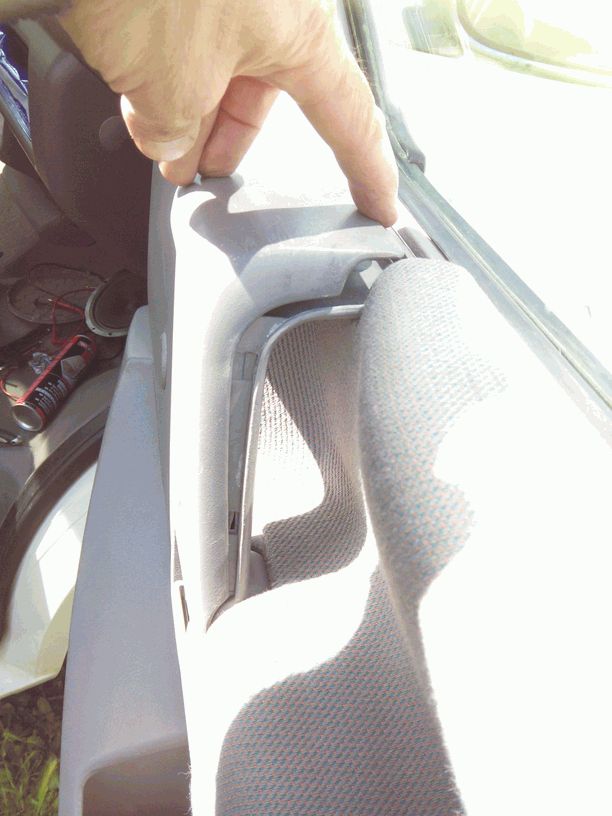

La poignée

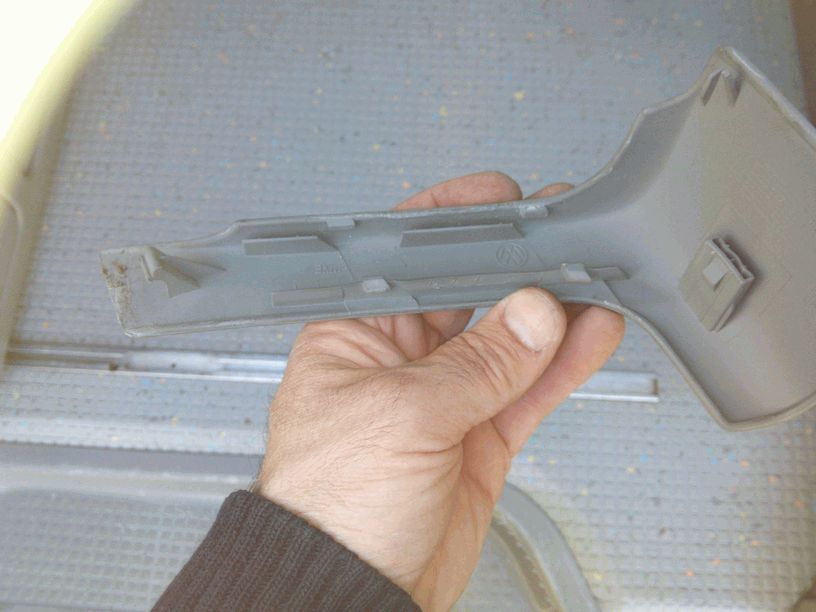

Détail de l'intérieur. On ne peut la déclipser qu'à partir du haut !

Il y avait trop de soleil, on ne voit pas les trous de vis en haut...

Le clip retiré (à droite) et le loquet

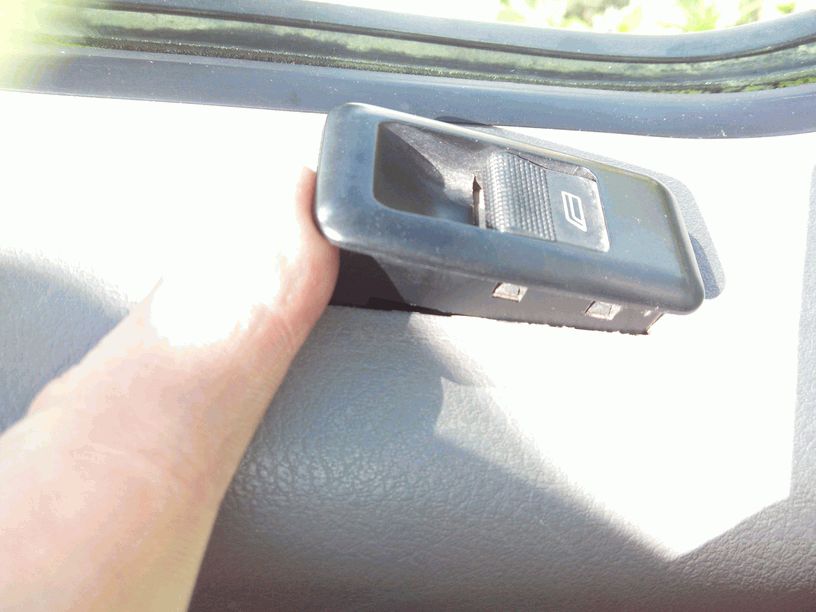

L'interrupteur. Pas indispensable pour décrocher, mais on ne peut pas poser le panneau au sol sinon.

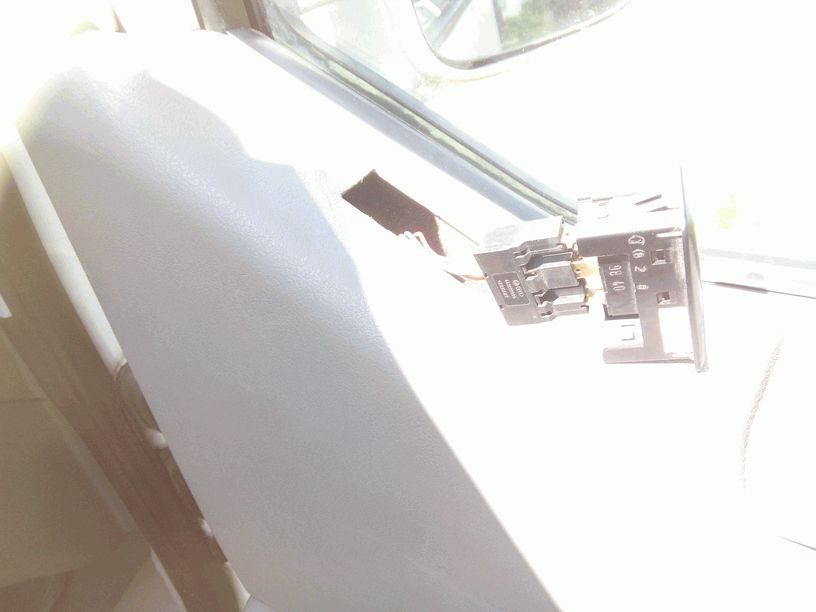

Pas commode à déconnecter, si me me rappelle bien. Attention à ne pas casser le connecteur.

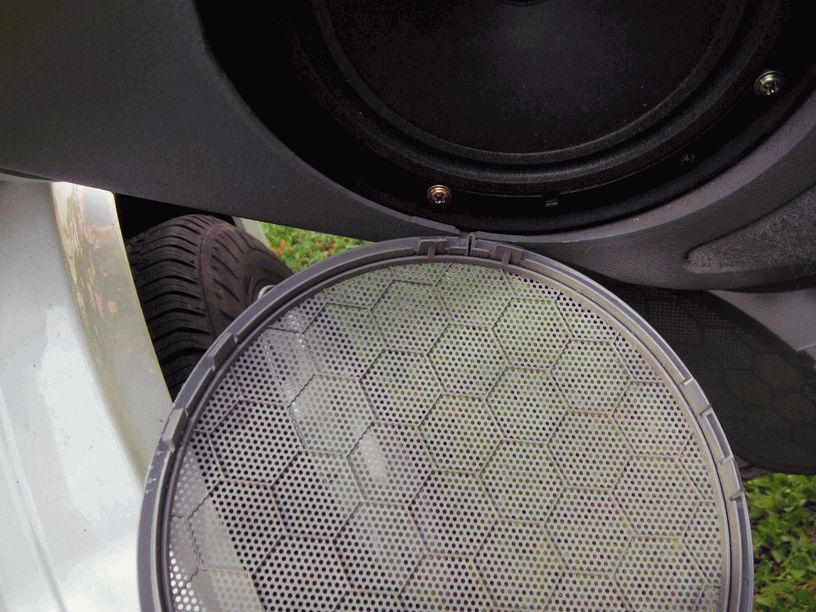

Le cache du haut parleur

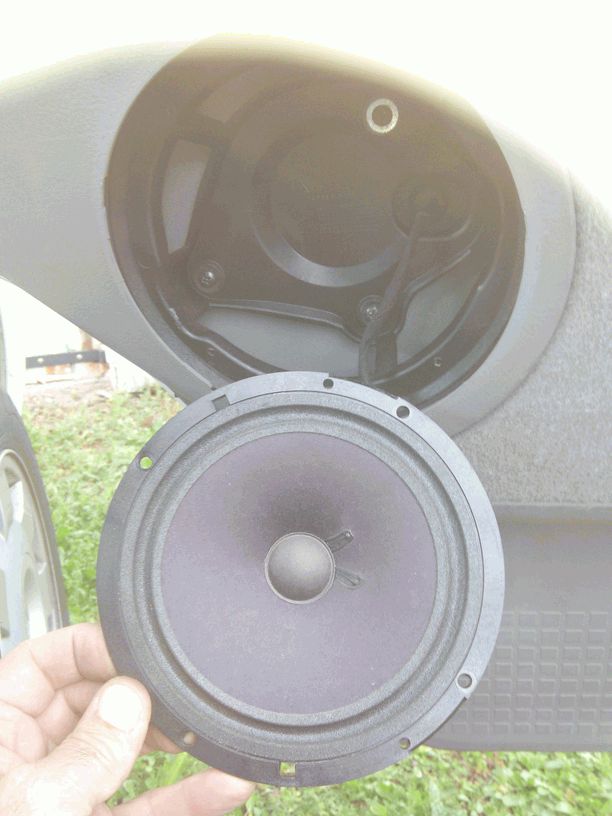

Le haut parleur

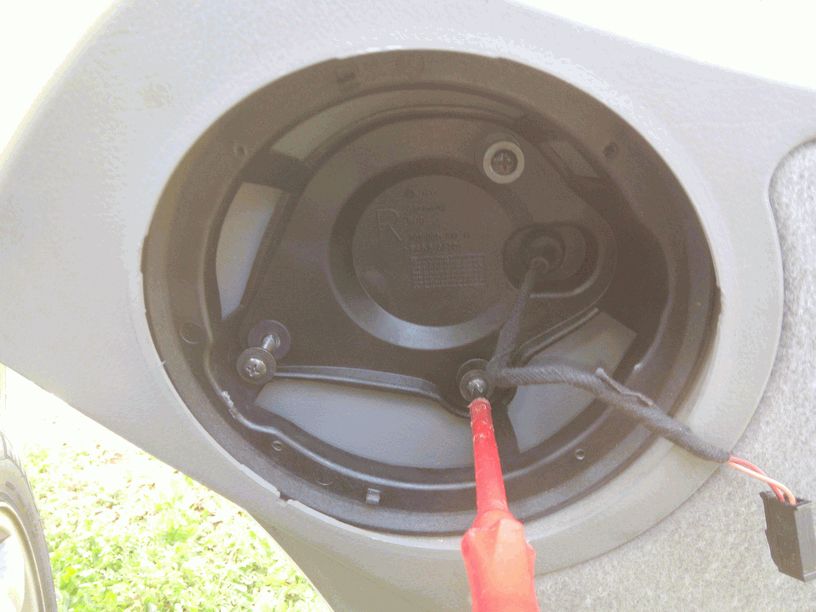

Derrière le haut parleur aussi !

Et hop, barbatruc ! Attention aux câbles tout de même !

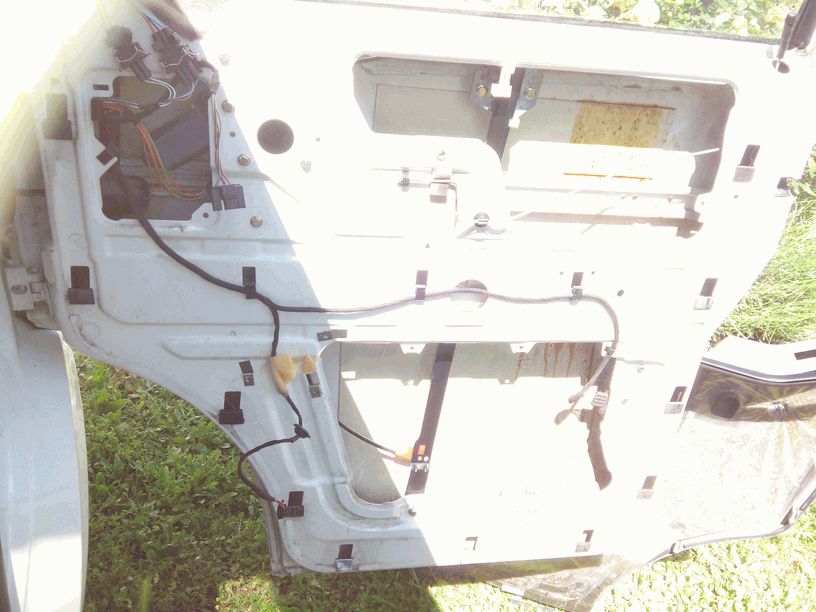

L'intérieur de la porte. Noter en bas à gauche le câble de HP retiré de la garniture.

Vérifier la présence des caoutchoucs au remontage, ils ont tendance à se promener un peu partout !
