Tableau de bord : Demontage T4 phase 2

(Redirigé depuis Tableau de bord : Demontage)


Un tutoriel complet sur le démontage du tableau de bord d'un T4

Je précise que c'est un modèle post 96.
Donc pour les TDB (Tableau De Bord) d'avant c'est quasiment la même chose (sauf console centrale) et pour les modèles post 99,
il n'y a pas grands changements non plus à part bien sûr le bloc d'instrumentations et la console centrale.
Bref rien d'insurmontable !

Outils nécessaires

  • Tournevis!
  • Un couteau

Action !

Au niveau du compartiment moteur

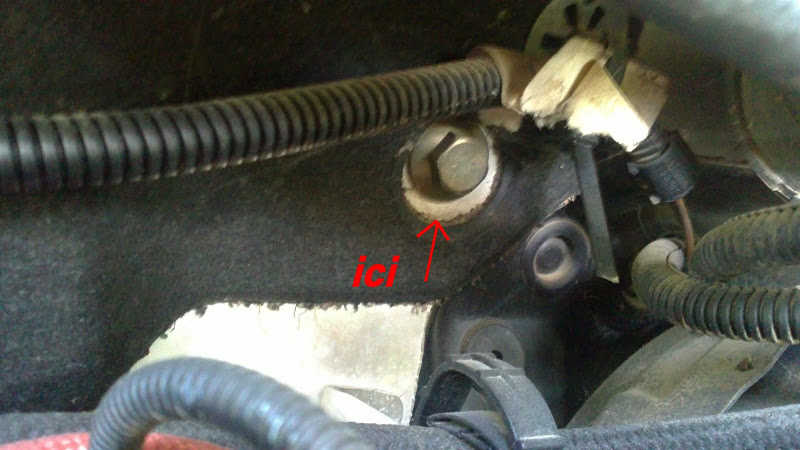

Tout d'abord, il faut retirer la vis qu'il y a au niveau du compartiment moteur

Tdb 1.JPG

Le volant

Puis, on retire le volant

Photo à compléter

Le tableau de bord

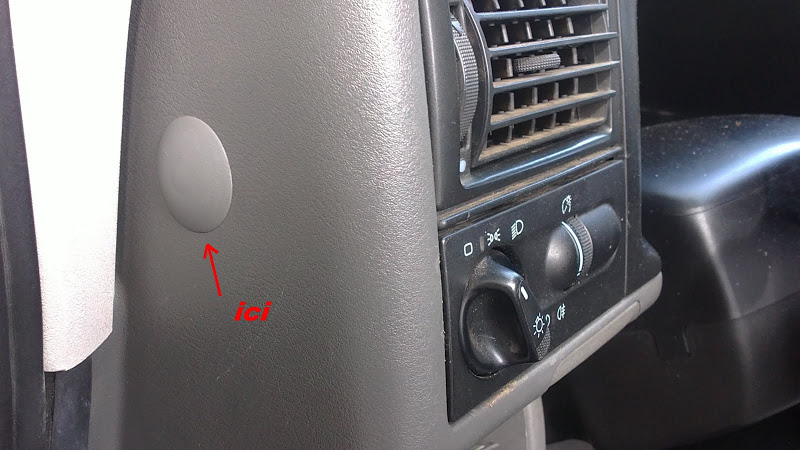

Ensuite de chaque côté du tableau de bord, il y a un capuchon qu'il faut retirer

Tdb 2.JPG

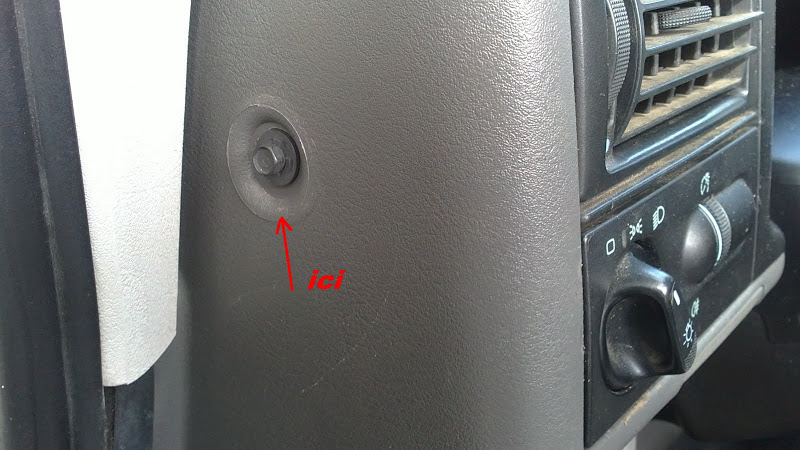

on y découvre une vis

Tdb 3.JPG

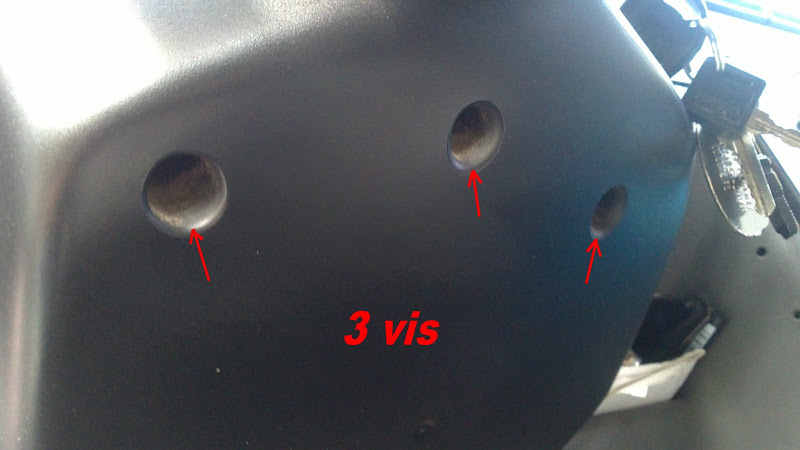

ensuite il y a trois vis sous le cache du volant :

Tdb 4.JPG

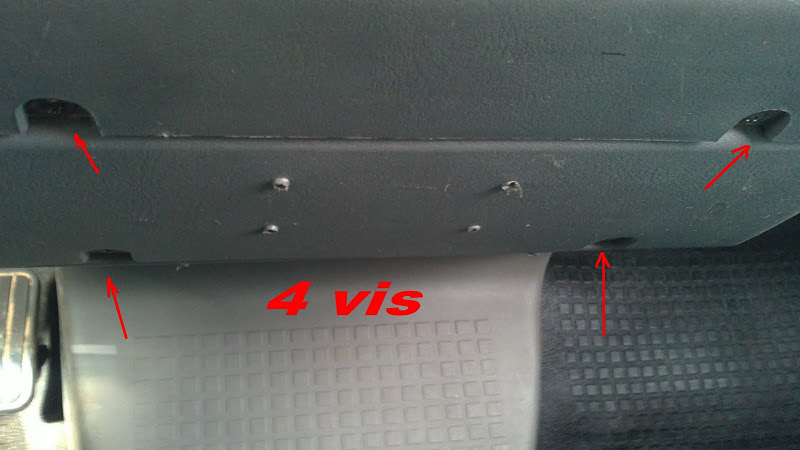

après il y a quatre vis à enlever sous la console centrale :

Tdb 5.jpeg

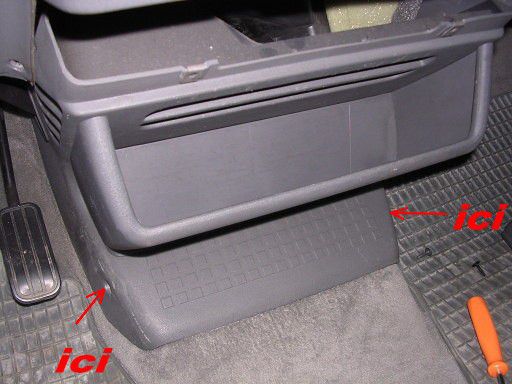

plus deux de chaque côté du repose pied :

Tbd 6.jpg

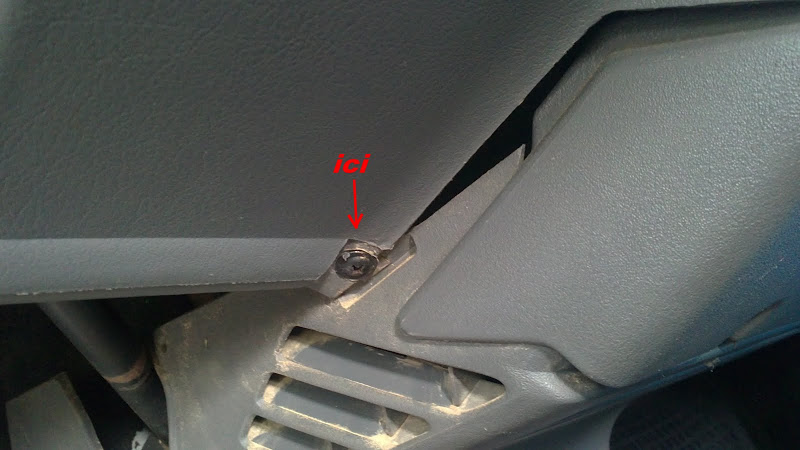

encore une sur la gauche :

Tdb 7.jpeg


La boîte à gants

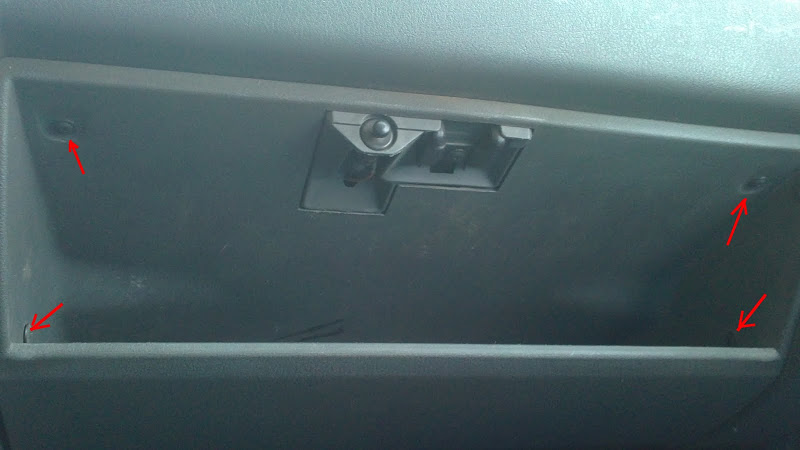

On enlève ces quatres vis là :

Tdb 8.jpeg

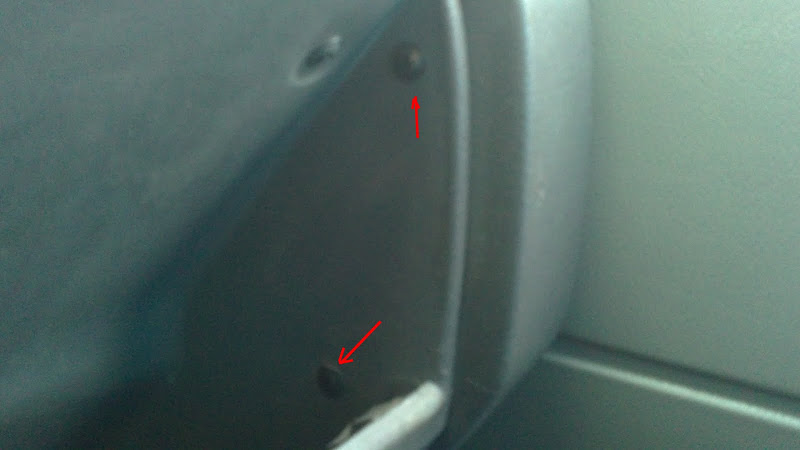

puis les deux à droite :

Tdb 9.jpeg

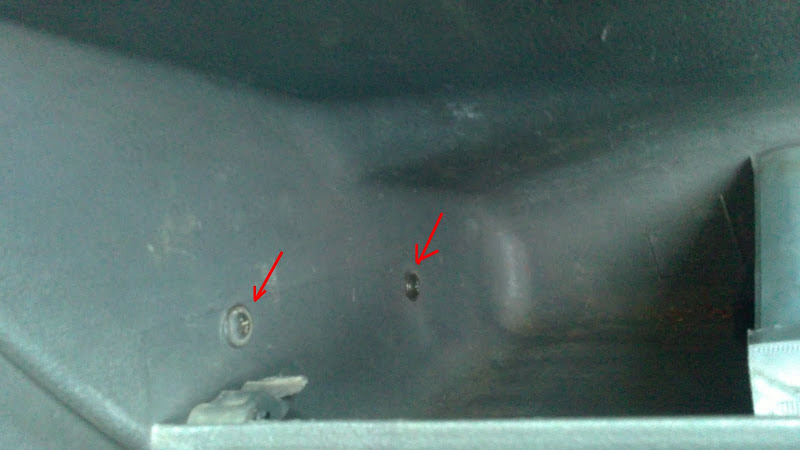

et les deux à gauche :

Tdb 10.jpeg

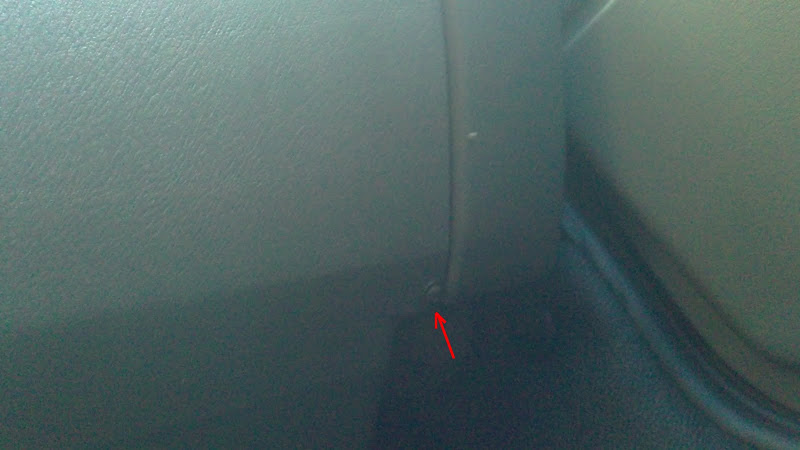

il en reste une en dessous :

Tdb 11.jpeg

une fois toutes ces vis enlevées ça vient tout seul. Il ne faut pas oublier de débrancher la fiche pour l'éclairage de la boîte à gants

L'entourage du bloc compteur

Tout est très bien expliqué sur ce wiki


Les grilles de ventilation & La commande de feux

Normalement c'est pas nécessaire de les enlever, mais c'est plus facile pour déconnecter la fiche de la commande de feux

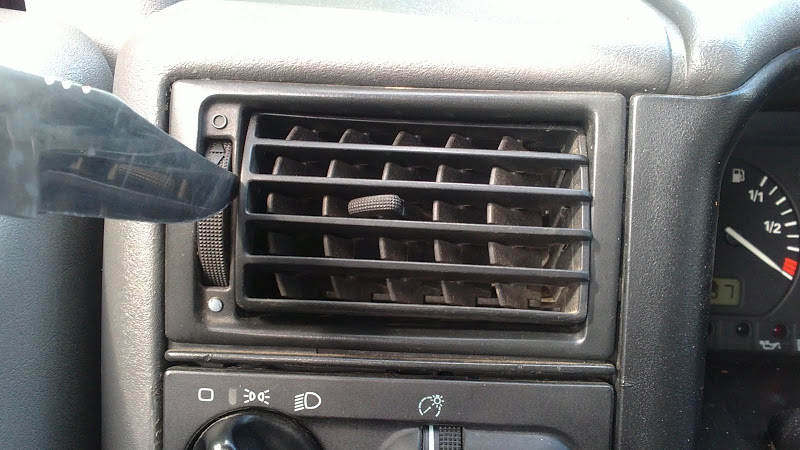

donc avec un couteau ,on glisse la lame sur le côté gauche d'abord :

Tdb 12.jpeg

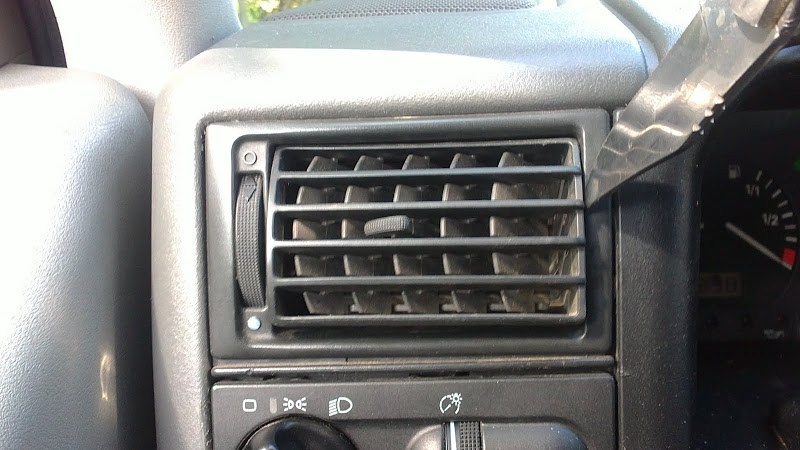

une fois qu'on a dégagé un peu à gauche on fait pareil du côté droit :

Tdb 13.jpeg

puis on peut retirer la grille.

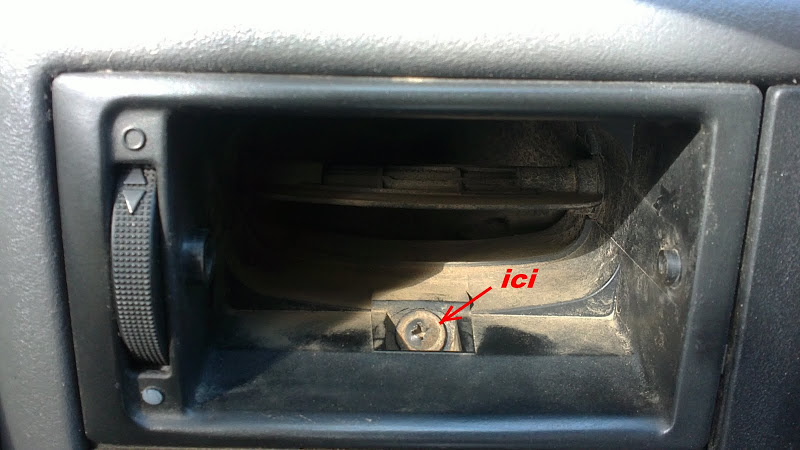

Pour enlever la commande de feux il y a une vis :

Tdb 14.jpeg

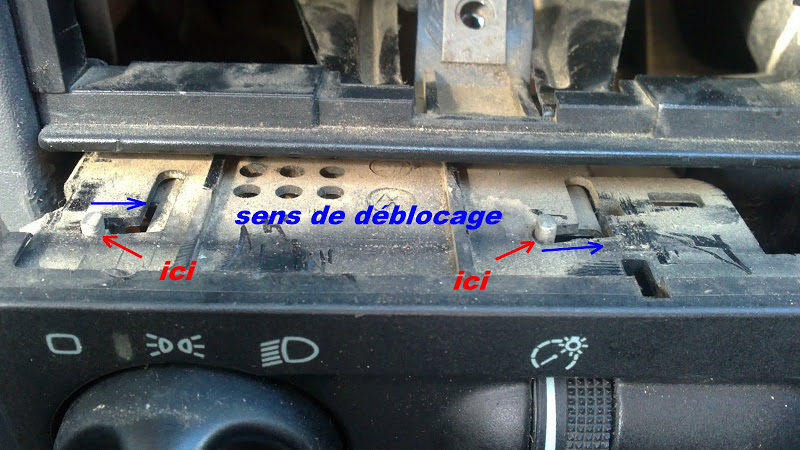

pour retirer le bloc de feux il y a deux ergots sur le dessus (flèches rouges), il faut les pousser vers la droite et tirer sur le bloc en même temps (flèches bleues) :

Tdb 15.jpeg

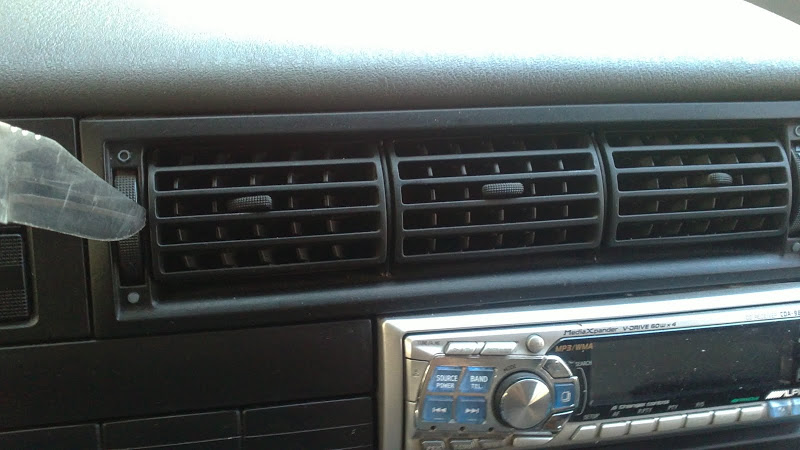

si certain veulent retirer celles du milieu, c'est pareil, la lame du couteau à gauche puis à droite :

Tdb 16.jpeg

il n'est pas necessaire d'enlever la grille du milieu pour démonter tout le support

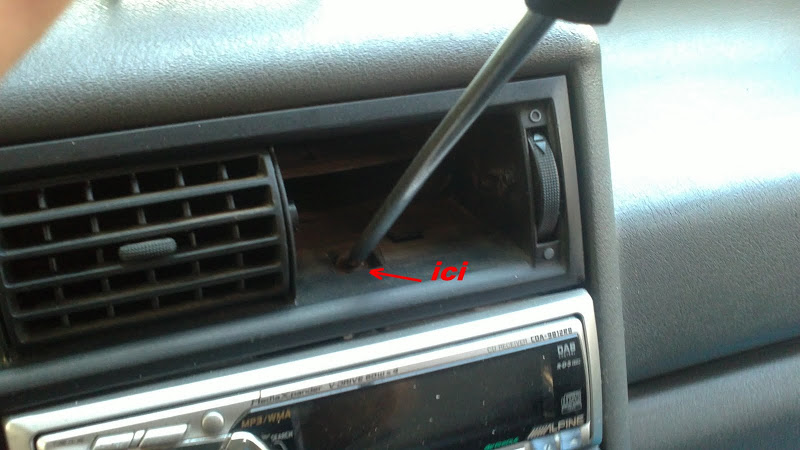

il y a deux vis à enlever une de chaque côté :

Tdb 17.jpeg

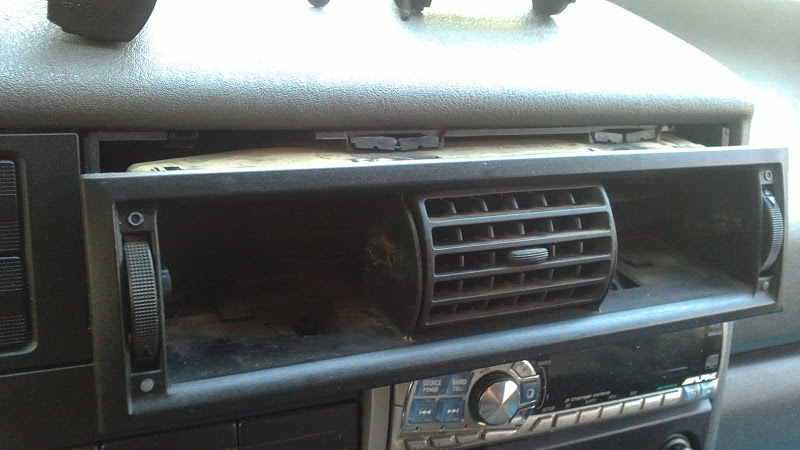

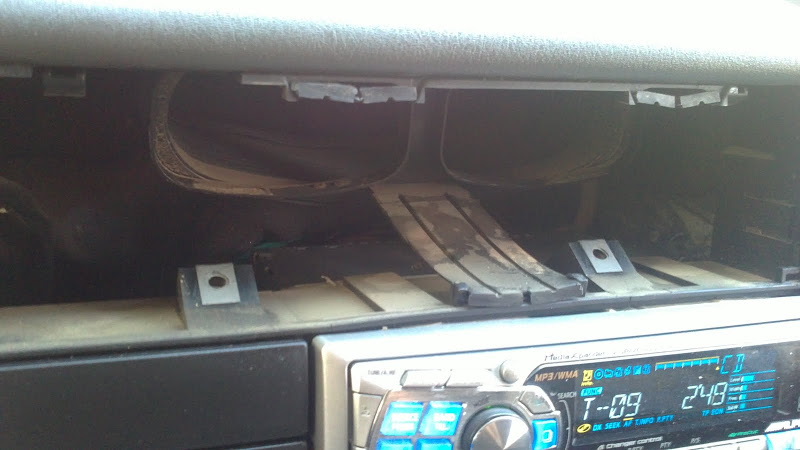

ensuite on peut retirer le support en tirant légèrement vers soi :

Tdb 18.jpeg


Tdb 19.jpeg

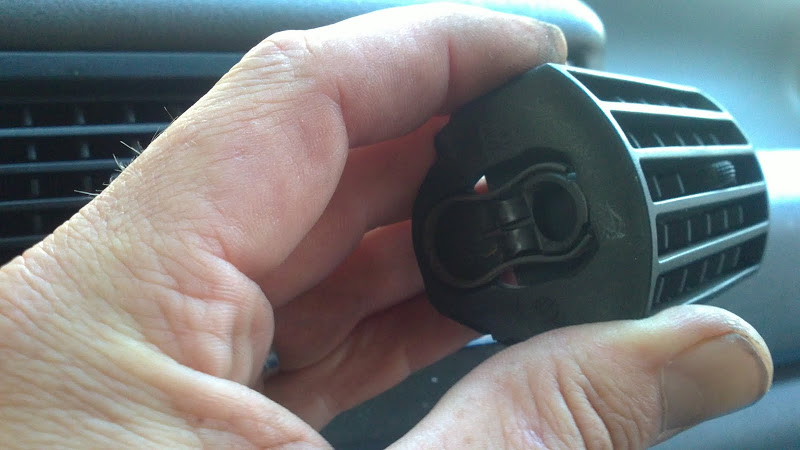

petite précision sur les grilles:
La partie montrée sur la photo suivante se met toujours côté gauche

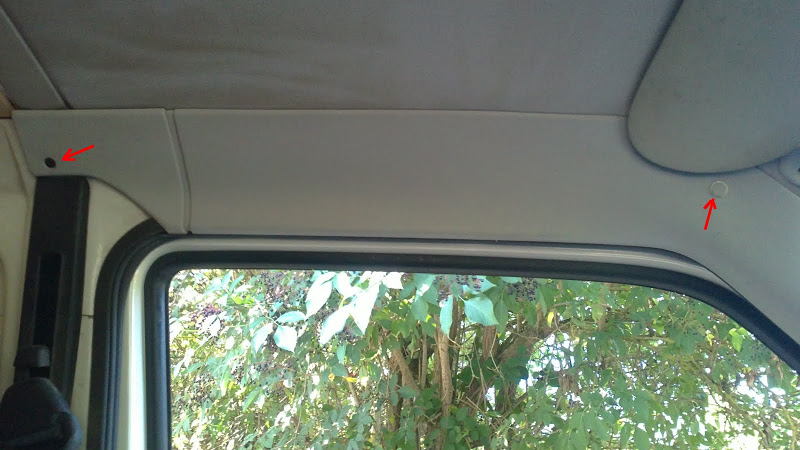

Les montants de pare brise

pour ça deux vis à retirer :

Tdb 21.jpeg

ensuite on tire vers soi pour enlever les agraphes au niveau du joint de vitre et on soulève au niveau du TDB

pour finir il faut démonter l'autoradio et tout ce qui peut être démonté au niveau de la console centrale

il faut débrancher toutes les connectiques et ensuite tout le tablau de bord sort.

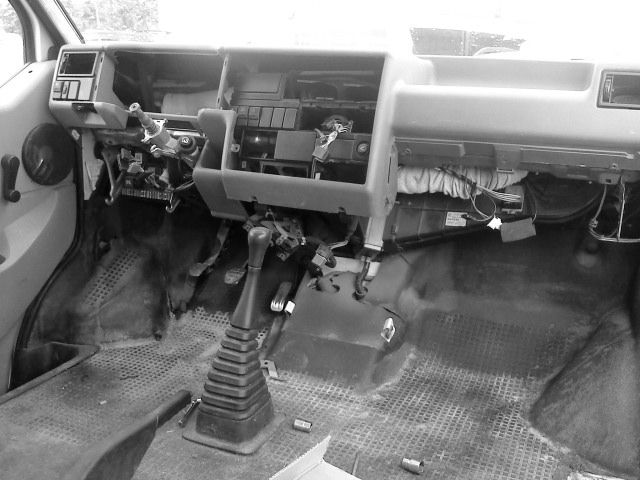

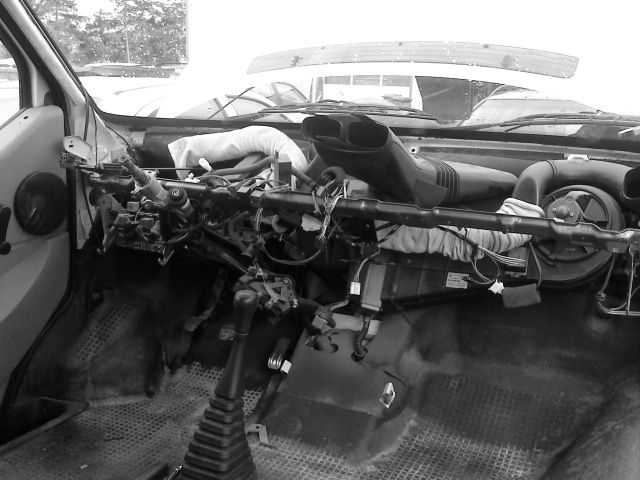

au final on arrive à ça, je vous met deux vieilles photos du Barracuda 1 (ben oui je démonte pas mon TDB tous les jours)

Tbd 22.jpg

Tbd 23.jpg

En éspérant que ça vous aide !

Auteur du Tutoriel: Barrac
